Leichte und mittlere PVC-Schlauchleitungen
H03 VV-F/H05 VV-F gemäß VDE 0281-5
Anwendung:
H03 VV-F:
Für den Anschluss bei geringen mechanischen Beanspruchungen, wie für den Anschluss leichter Elektroapparate (Rundfunkgeräte, Leuchten, Staubsauger, Küchengeräte,...). Jedoch nicht für Heiz- und Kochgeräte und für den Einsatz im Freien geeignet.
H05 VV-F:
Für den Anschluss bei mittleren mechanischen Beanspruchungen, wie für den Anschluss von Waschmaschinen, Wäscheschleudern und -trocknern sowie Koch- und Heizgeräte ohne starken Wärmeeinfluss. Nicht für den Einsatz im Freien geeignet.
Aufbau:
Leiter: Kupferlitze blank, feindrähtig
Aderisolation: PVC nach VDE 0207
Aderkennzeichnung: nach VDE 0293-308
Mantelfarbe: schwarz oder weiß,
weitere Farben auf Anfrage
Hinweis:
G = mit Schutzleiter gn-ge
X = ohne Schutzleiter
Technische Daten: H03VV-F H05VV-F
Nennspannung: 300/300 V 300/500 V
Prüfspannung: 2000 V 2500 V
Temperaturbereich: +5 °C - +70 °C (beim Verlegen)
-30 °C - +70 °C (nach Verlegen)
Betriebstemp.: +70 °C (max.)
Biegeradius: 10 x Leitungsdurchmesser (min.)
Flammwidrigkeit: nach VDE 0472 T.
804 Prüfart B (=IEC 332-1)

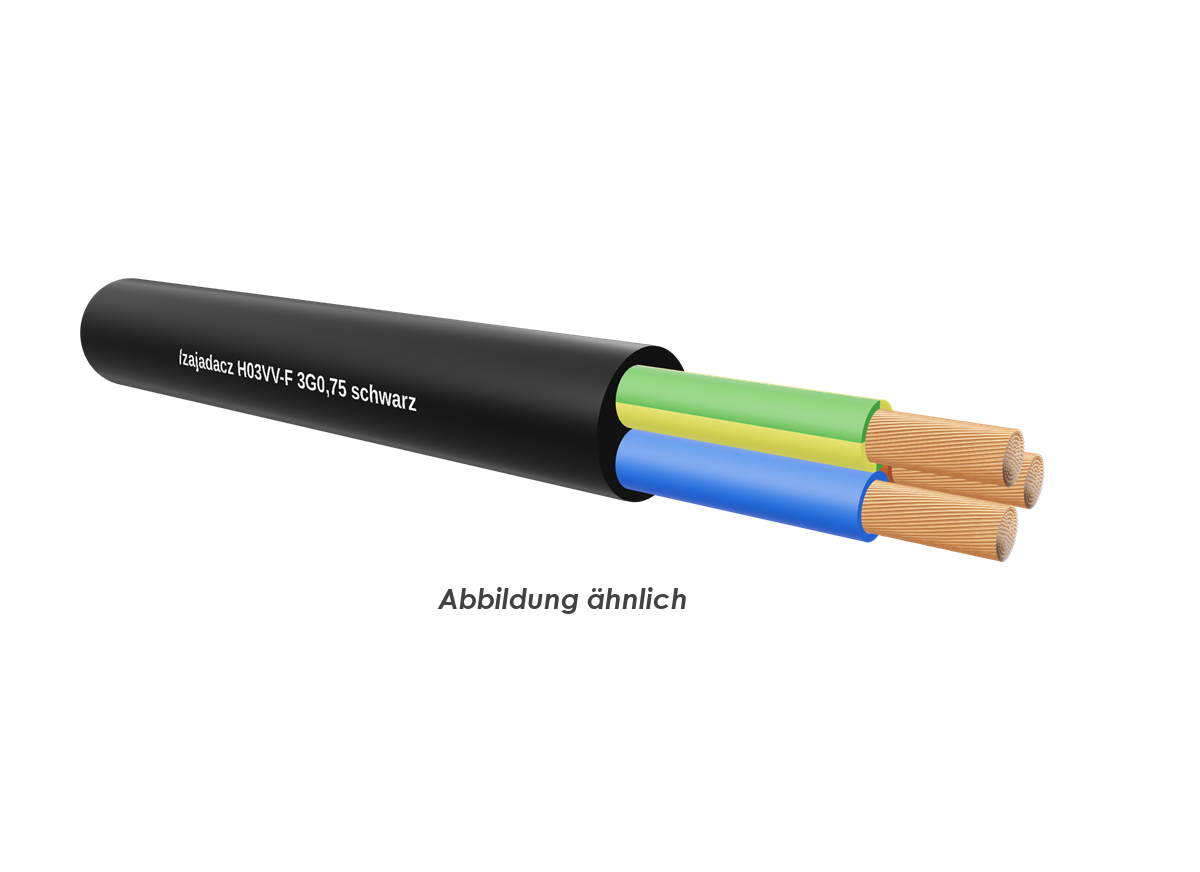

H03 VV-F
Aderzahl x Nennquerschnitt qmm: 3G0,75
Cu-Zahl (Kg/%m): 2,16
Außendurchmesser ca.: 5,5
Gewicht (kg/%m) ca.: 5,5
Farbe: schwarz
