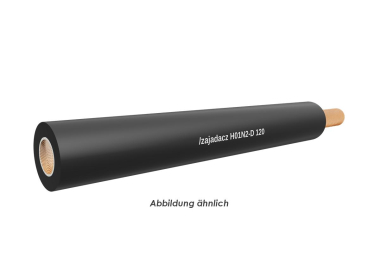

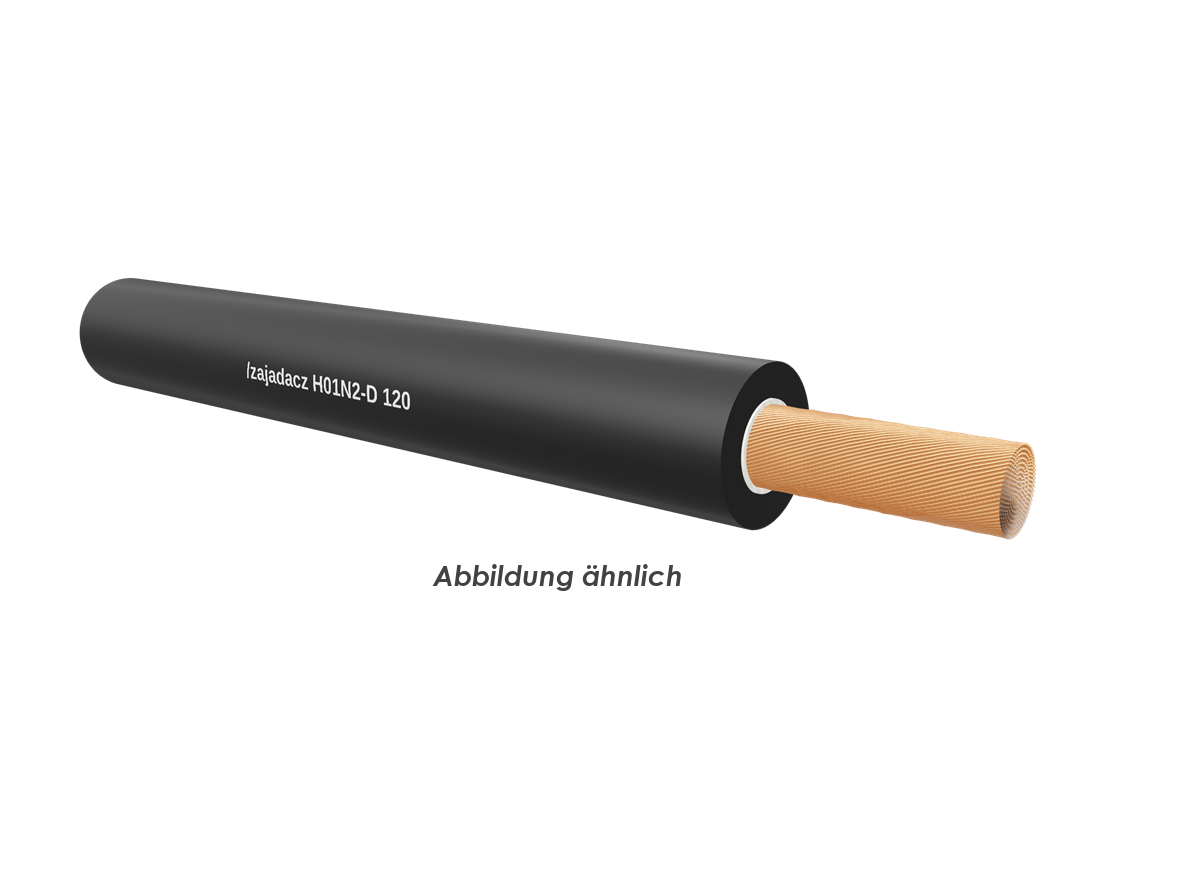

Schweißleitungen H01 N2D (NSLFFÖU) (flexibel)
nach VDE 0282-6
Für den Schweiß-Spezialisten mit Forderung an hohe Robustheit und Flexibilität. Diese Spezialleitung dient der Übertragung hoher Ströme vom Elektroschweißgerät zum Schweißwerkzeug. Sie ist geeignet für den flexiblen Einsatz unter rauen Bedingungen, an Fließband- und Transportanlagen, im Werkzeugmaschinen-, Automobil- und Schiffsbau, für manuelle und automatisch arbeitende Strecken- und Punktschweißgeräte. Die Leitung behält ihre hohe Flexibilität auch unter der Einwirkung von Licht, Ozon, Schutzgas, Öl und Sauerstoff. Sie ist zudem widerstandsfähig bei hohen thermischen Belastungen.

Leiter: Kupferlitze feindrähtig Klasse 5 blank
 Trennschicht

Außenmantel: Gummimischung nach
 VDE 0282 T. 803
Mantelfarbe: schwarz

Nennspannung: 100 V
Prüfspannung: 1000 V
Temperaturbereich: -25 °C - +85 °C (beim Verlegen)
 -40 °C - +85 °C (nach Verlegen)
Betriebstemp.: +85 °C (max.)
Biegeradius: D12 x Leitungsdurchmesser (min.)
Brandverhalten: nach VDE 0472 T. 804
 Prüfart B (=IEC 332-1)
Ölbeständigkeit: nach VDE 0472 T. 803
 Prüfart A
Flammwidrigkeit: VDE 0482-332-1-2
 IEC 60332-1
Schweißleitungen H01 N2D (NSLFFÖU) (flexibel) nach VDE 0282-6
Anwendung
Für den Schweiß-Spezialisten mit Forderung an hohe Robustheit und Flexibilität. Diese Spezialleitung dient der Übertragung hoher Ströme vom Elektroschweißgerät zum Schweißwerkzeug. Sie ist geeignet für den flexiblen Einsatz unter rauen Bedingungen, an Fließband- und Transportanlagen, im Werkzeugmaschinen-, Automobil- und Schiffsbau, für manuelle und automatisch arbeitende Strecken- und Punktschweißgeräte. Die Leitung behält ihre hohe Flexibilität auch unter der Einwirkung von Licht, Ozon, Schutzgas, Öl und Sauerstoff. Sie ist zudem widerstandsfähig bei hohen thermischen Belastungen.

Aufbau
Leiter: Kupferlitze feindrähtig Klasse 5 blank
 Trennschicht
Außenmantel: Gummimischung nach VDE 0282 T. 803
Mantelfarbe: schwarz

Technische Daten
Nennspannung: 100 V
Prüfspannung: 1000 V
Temperaturbereich: -25 °C - +85 °C (beim Verlegen)
 -40 °C - +85 °C (nach Verlegen)
Betriebstemp.: +85 °C (max.)
Biegeradius: D12 x Leitungsdurchmesser (min.)
Brandverhalten: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
Ölbeständigkeit: nach VDE 0472 T. 803 Prüfart A
Flammwidrigkeit: VDE 0482-332-1-2 IEC 60332-1
Aderzahl x Nennquerschnitt qmm: 1X120
Cu-Zahl (Kg/%m): 115,2
Außendurchmesser ca.: 20,1
Gewicht (kg/%m) ca.: 129,0
