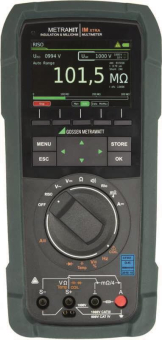

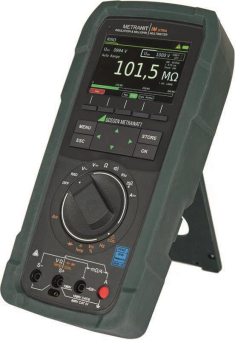

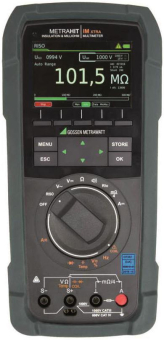

All-In-One: Multi- & Milliohmmeter & Isolationsmessgerät & Wicklungstest & Datalogger

Das METRAHIT IM XTRA BT ist ein Multi- & Milliohmmeter und Datenlogger. Anwendungen finden sich in der Industrie in der Fertigung und im Prüffeld sowie im Service in der Elektrotechnik und im Maschinen- und Fahrzeugbau.

Ein All-In-One Gerät mit 30.000 Digits: Milliohm- und Multimeter, Datalogger und Isolationswiderstands- und Wicklungstester.

Kompakt und multifunktional für den Feldeinsatz: Im Flugzeugcockpit ebenso vorteilhaft einsetzbar wie an anderen beengten Messorten, an denen sonst mehrere Einzelgeräte zum Einsatz kommen müssen.

Produkt-Highlights
· Milliohmmessung mit 4-Leiter Anschluss (Kelvin-Messung) mit 200 mA oder 1A
· Isolationstester mit Prüfspannungen von 50 bis 1000 V
· Windungsschlusstest mit 1000 V Prüfspannung
· High-End TRMS Multimeter mit 100 kHz Bandbreite

Ihre Vorteile
· Sicherheitsrelevante Prüfungen für elektrische Geräte, Antriebe und Installationen mit nur einem feldtauglichen Gerät
· Hochvoltsystemprüfung nach UN ECE R100
· Isolationswiderstandsmessung nach EN 61557-2 / VDE 0413-2
· Rlow Installationsprüfung nach EN 61557-4 / VDE 0413-4
· Bondingtest bzw. Potentialausgleichsmessung, z.B. an der Flugzeugaußenhaut (Blitzschutz - Ableittest/?Wicktest?)

Anwendungen
Das Multimeter ist ein tragbares, äußerst robustes Vielfachmessgerat konzipiert fur den Feldeinsatz. Es ist geeignet für Wartung, Service und Diagnose an elektrischen Maschinen bzw. Antrieben und Anlagen, z. B. in den Bereichen Automotive, Avionic, Energie oder Automatisierung.

Das All-In-One Gerat ist ein Isolationstester, Milliohmmeter, Windungsschlusstester und Universalmultimeter. Es ist ideal für die Sicherheitsüberprüfung und Diagnose an Elektro- und Hybridfahrzeugen sowie jeder Art von Elektromaschinen.

Es ermöglicht in Verbindung mit einem optionalen Coil Test Adapter Windungsschlussmessungen.

Technische Merkmale
· Isolationswiderstandsmessung bis 3,1 GOhm mit Fremdspannungserkennung, Prüfspannungen: 50 V, 100 V, 250 V, 500 V, 1000 V anch EN 61557-2
DAR: Dielektrische Absorptionsrate und PI: Polarisationsindex
· 4-Leiter Milliohmmessung mit Kelvin Anschluss und 200 mA oder 1 A Messstrom zur präzisen Messung kleinster Widerstände mit 1 microOhm Auflösung
· 2-Leiter Rlo-Messung mit 200 mA Prüfstrom nach EN 61557-4
· Windungsschlusstest mit 1000 V Prüfspannung und optionalem COIL Adapter
· Multifunktionsgerät
· Echteffektivwertmessung TRMSAC/AC+DC für Strom/Spannung bis 10/100 kHz
· Tiefpassfilter AC, AC+DC
· Direkte Strommessung
· Strommessung mit Zangensensoren: Der Übertragungsfaktor ist mit CLIP von 1:1 bis 1:1000 einstellbar und wird in der Ampereanzeige berücksichtigt.
· Kapazitätsmessung
· Präzisionstemperaturmessung °C, °F für RTD und TC-K Sensoren
· Diodenmessung (K Fluss bis 5,1 V) und Durchgangsprüfung
· Akustische Signalisierung
· Erfassung von Min-/Max-Werten; DATA Hold
· Datenlogger dank integriertem Speicher und Echtzeituhr, auch für Einzelmesswerte
· Die Push/Print Funktion übertragt Messwerte per Tastendruck zur Anwendungssoftware
· Programmierbare Sequenzen für Prüfroutinen
· METRALOG APP für Android OS
· Farbgraphikdisplay
· Modulare Stromversorgung:Standard Lithium Schnellwechselakku, optionales Netzmodul mit USB Schnittstelle, Wechsel ohne Messkreisunterbrechung dank patentierter berührgeschützter Modulbuchse
· Automatische Buchsensperre (ABS) für den Stromeingang
· Prüfspitze mit Funktionstasten START (ISO) und STORE
· Gehaüse IP52, Staub- und tropfwassergeschützt, wechselbare Gummischutzhülle
· Schnittstellen: BT Bluetooth integriert - USB mit optionalem Netzmodul
· Windows-Software IZYTRONIQ zur Dokumentation, Erstellung von Prüfberichten und grafischen Auswertung der Messungen

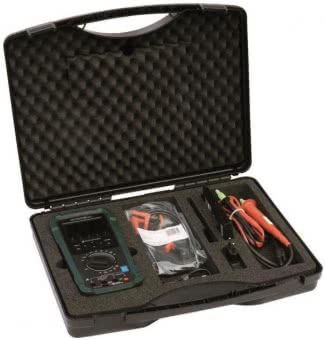

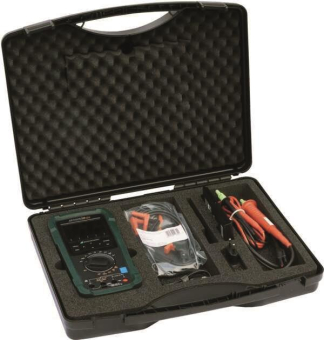

Lieferumfang
1 Multimeter METRAHIT IM XTRA mit Gummischutzhülle
1 Prüfsonde mit START und STORE Funktion
1 Paar Sicherheitsmessleitungen Typ KS17-2 mit 4 mm Prüfspitze
1 Paar Kelvin Klemmen Typ KC4
1 Lithium-Polymer Schnellwechselakku mit Micro-USB Ladebuchse
1 USB Steckernetzteil (5VDC 2A) mit Kabel auf micro-USB Ladestecker
1 Software IZITRON.IQ BUSINESS Starter
1 Kurzbedienungsanleitung Deutsch/Englisch
1 Bedienungsanleitung in Deutsch und Englisch (Download )
1 DAkkS-Kalibrierzertifikat
1 Hartschalenkoffer zur Aufnahme des Mutlimeters mit Zubehör
