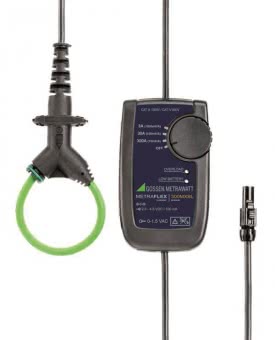

Flexible Mini-AC-Sensoren METRAFLEX 300M XBL. Mit dem Mikro-Rogowski-Stromsensor messen Sie sowohl an Stromschienen als auch in der Stromverteilung sicher, präzise und flexibel.. Mit dem Mikro-Rogowski-Stromsensor messen Sie sowohl an Stromschienen als auch in der Stromverteilung sicher, präzise und flexibel. Die Spule eignet sich vor allem für schwerzugängliche und enge Stellen besonders gut. Der Stromsensor kann für Langzeitmessungen durch eine externe Stromversorgung betrieben werden. . Breites Einsatzgebiet, 3 Messbereiche 3 A/30 A/300 A AC und hohe Bandbreite 20 Hz ... 100 kHz für Leistungs- sowie Netzanalyse Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe SensorempfindlichkeitGeringer Lageeinfluss des Leiters und minimale FremdfeldbeeinflussungEinfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 6 mmSichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im EinhandbetriebMETRAFLEX 300MXBL: Fremdversorgung bei Langzeitmessung: – MAVOWATT 230/240/270/270-400: Versorgung erfolgt über den MAVOWATT, kein weiteres Zubehör erforderlich – MAVOWATT 20/30/40/70: DC/DC-Wandler ISOFLEX-MHXLStromsensor mit Schutzart IP50, Messverstärker mit IP40Hohe Sicherheit für den Anwender, Messkategorie 1000 V@CAT III, 600 V @ CAT IV und unbegrenzte Überlastbarkeit, ausgelegt für Dauerbetrieb. Mit der METRAFLEX 300MXBL messen Sie sowohl an den Stromschienen als auch in der Stromverteilung sicher, präzise und flexibel. Die Spule eignet sich vor allem fürschwerzugängliche und enge Stellen besonders gut.Die METRAFLEX sind AC-Stromsensoren, die auf dem Rogowski-Prinzip basieren. Sie können zur Wechselstrommessung bis zu 300 A eingesetzt werden, indem Sie an ein geeignetes Messgerät (Multimeter, Datenlogger, Netzanalysator, Oszilloskop usw.) angeschlossen werden.Der flexible Messkopf ermöglicht eine Strommessung auch an schwer zugänglichen Stellen. Die Sensoren können hierzu um einen oder mehrere Leiter beliebiger Bauform (isolierte Kabel, Stromschienen, Rohre) gelegt werden.Für den autonomen Betrieb des Messverstärkers wird dieser über interne Batterien versorgt. Die flexiblen Stromsensoren METRAFLEX 300MXBL können für Langzeitmessungen durch eine externe Stromversorgung betrieben werden, siehe Zubehör ISOFLEX-MHXL.Bei den MAVOWATT 230/240/270/270-400 werden die Stromsensoren METRAFLEX 300MXBL direkt vom Gerät mit Spannung versorgt. Es wird keine externe Stromversorgung benötigt.. Breites Einsatzgebiet, 3 Messbereiche 3 / 30 / 300 A AC und hohe Bandbreite 20 Hz ... 100 kHz (±1dB / 50 Hz) für Oberschwingungsanalyse Genaue Messung auch bei niedrigen Strömen, durch großen Dynamikbereich und hohe Sensorempfindlichkeit Geringer Lageeinfluss des Leiters und minimale Fremdfeldbeeinflussung Einfache Anwendung auf engem Raum durch kleinen Sensorquerschnitt 6 mm Sichere Handhabung auch mit Schutzhandschuhen, Öffnen des Sensors und Messbereichseinstellung im Einhandbetrieb Stromsensor mit Schutzart IP50, Messverstärker mit IP40 Hohe Sicherheit für den Anwender, Messkategorie 1000V @CAT III, 600V @CAT IV und unbegrenzte Überlastbarkeit, ausgelegt für Dauerbetrieb Messbereiche 3 A 30 A 300 A Skalierungsfaktor 20 200 2000 Ausgangsempfindlichkeit 500 mV/A 50 mV/A 5 mV/A Genauigkeit (50 ... 60 Hz) bei Referenzbedingungen ±1% v. Messwert ±0,1 A ±1% v. Messwert ±0,5 A Rauschen 1,5 mV eff. Ausgangsanschluss 4-poliger Hypertronics-Stecker Sensorlänge je nach Modell (Artikelnummer): METRAFLEX 300MXBL/2 (Z207Q): 16 cm METRAFLEX 300MXBL/3 (Z207Y): 22 cm METRAFLEX 300MXBL/4 (Z207Z): 31,5 cm Sensordurchmesser (Zangenöffnung) je nach Modell (Artikelnummer): METRAFLEX 300MXBL/2 (Z207Q): 50 mm METRAFLEX 300MXBL/3 (Z207Y): 70 mm METRAFLEX 300MXBL/4 (Z207Z): 100 mm . Flexible Mini-AC-Sensoren METRAFLEX 300M XBL Bedienungsanleitung
