Beschreibung

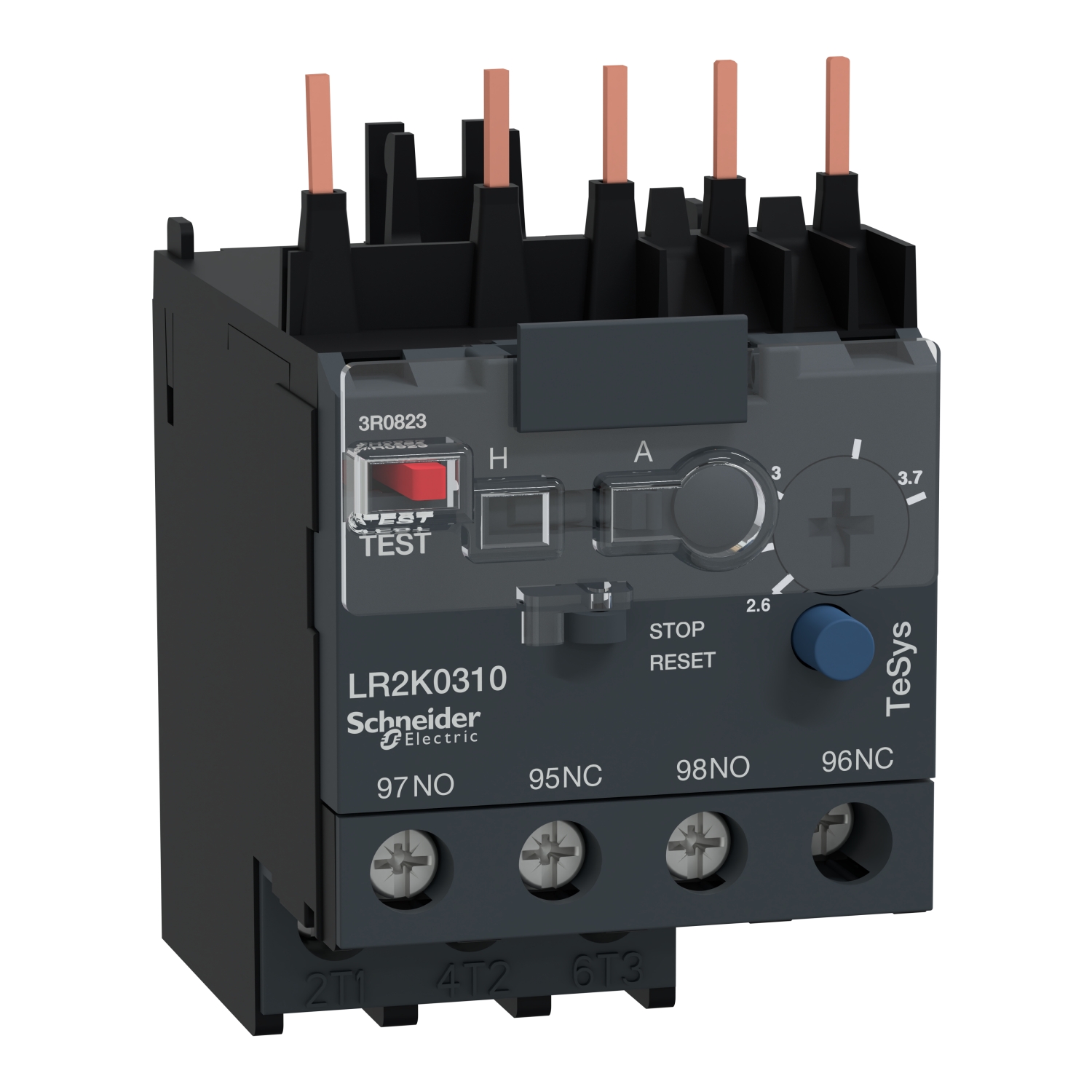

Motorschutzrelais für TeSys K einstellbar von 0,11 A bis 16 A
3-polig mit Schraubklemmen
Diese Überlastrelais werden zum Motorschutz eingesetzt. Die Motorschutzrelais sind temperaturabhängig und phasenausfallempfindlich. Die Rückstellung kann manuell oder automatisch erfolgen.
Montage: unter das Schütz nur bei Versionen mit Schraubklemmentechnik; vorverdrahtete Anschlussklemmen B11/28 und B11/30.
Einzelaufstellung: unter Verwendung von Träger LA7K0064
Auf der Gerätefrontseite:
· Wahl der Rückstellung: manuell (Kennzeichen H) oder automatisch (Kennzeichen A)
· Roter Taster zur Auslösung der Funktion Test
· Blauer Taster für die Funktion Aus und Manuelle Rückstellung
· Gelbe mechanische Anzeige: erscheint bei Auslösung des Relais
· Schutz durch Sicherungen oder Leistungsschalter GV2LE
