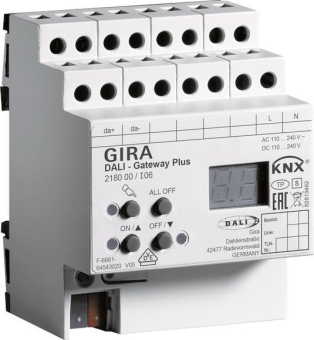

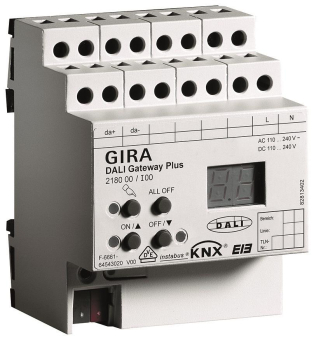

DALI Gateway Plus KNX EIB REG
KNX DALI-Gateway Plus REG plus Merkmale: - Das DALI-Gateway Plus bildet die Schnittstelle zwischen einer KNX Installation und einer digitalen DALI Beleuchtungsanlage. - Steuerung von max. 64 DALI-Betriebsgeräten als Einzelsteuerung, Gruppensteuerung in max. 32 Gruppen oder Zentralsteuerung über Broadcasttelegramm (Gruppe 17 - 32 jeweils max. 2 Betriebsgeräte). - Handbetätigung der Geräte auch unabhängig vom Bus (auch Baustellenbetrieb mit Broadcast-Steuerung). - Energiesparfunktion: Abschaltung der Versorgungsspannung der DALI Betriebsgeräte im ausgeschalteten Zustand möglich (über zusätzlichen KNX Schaltaktor). - 16 Lichtszenen. - Einbeziehung der Gruppen in die Lichtszenen möglich. - Effektsteuerung für max. 16 Sequenzen in 1 bis 500 Durchläufen (oder unendlich) konfigurierbar. - Rückmeldungen von DALI-Fehlerstatus oder -Kurzschluss und Meldung von Ausfall der Versorgungsspannung. - Aktive oder passive (Objekt auslesbar) zyklische Rückmeldefunktion. - Sammelrückmeldung aller Schaltzustände möglich. - Rückmeldungen lassen sich nach Busspannungswiederkehr verzögern. - Schalten und Helligkeitswert: Aktive (bei Änderung oder zyklisch auf den Bus sendend) oder passive (Objekt auslesbar) Rückmeldefunktionen. - Einstellung des Helligkeitsbereichs möglich. - Lampenschonendes Ein- und Ausschalten. - Dimmverhalten parametrierbar. - Zeitfunktionen (Ein- bzw. Ausschaltverzögerung, erweiterte Treppenhausfunktion - Vorwarnfunktion gemäß DIN 18015-2 oder reduzierter Dauerbeleuchtung). - Sperrfunktion oder alternativ Zwangsstellungsfunktion für jede Gruppe parametrierbar. Bei Sperrfunktion ist das Blinken von Leuchtengruppen möglich. - Auslesen des DALI-Teilnehmerzustands über KNX. - Betriebsstundenzähler als Vor- und Rückwärtszähler mit Grenzwertauswertung. - Online- oder Offline-Projektierung der DALI-Teilnehmer mit ETS-Plug-in. - Austausch eines einzelnen defekten DALI-Teilnehmers während des Betriebs ohne ETS möglich. - Geeignet für den Betrieb in Notbeleuchtungsanlagen. - Ansteuerung und Überwachung von einzelbatterie- und zentralversorgten DALI Notbeleuchtungsanlagen. - Unterstützung von DALI-Notlichtkonvertern nach EN 62386-202 (Einzelbatteriebetriebene Notleuchten mit DALI-Schnittstelle): Funktionstest, Dauerbetriebstest, eingeschränkter Dauerbetriebstest, Abfrage des Akkuladezustands. Hinweise : - Betrieb von Notbeleuchtungsanlagen: Die gesetzlichen und normativen Vorgaben sind länderspezifisch unterschiedlich. Es ist in jedem Fall durch den Anwender Fachplaner zu prüfen, ob die spezifischen Vorgaben eingehalten werden. - VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1, EN 50428 - Montage auf Hutschiene gemäß DIN EN 60715 in Unterverteiler. - Projektierung und Inbetriebnahme des Geräts ab ETS 4.1 (Empfehlung) oder mit der ETS 3 ab Version d.
