Das Fuba KKE 422 ist ein Koaxialkabel mit der Brandschutzklassifizierung Eca.
Es ist ein Twin-Mini-Koaxialkabel mit einem Schirmungsmaß > 105 dB.
Produkttyp Twin-Koaxialkabel

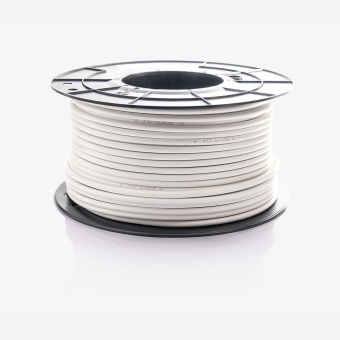

Länge 100-m-Spule
Bezeichnung Twin-Mini-Koax, doppelt geschirmt
Brandschutzklasse Eca
Aufbau
Innenleiter Ø 2 x 0,65 mm CU
Dielektrikum Ø 2 x 2,90 mm, PEGJ
Aussenmantel Ø 4,50 x 9,20 mm PVC
Aussenleiter Folie AL/POL/AL Bedeckung 100 %
Aussenleiter Geflecht CuSn-Geflecht 85 %
Dämpfung dB/100m
50 MHz 7,20 dB
230 MHz 15,40 dB
470 MHz 22,10 dB
860 MHz 29,60 dB
1000 MHz 32,30 dB
1750 MHz 42,70 dB
2150 MHz 47,20 dB
2400 MHz 49,50 dB
3000 MHz 55,30 dB
Kapazität 53 ± 2 pF/m
Schirmungsmaß > 105 dB
Impedanz 75 ± 2 Ohm
Rückflussdämpfung
5...470 MHz > 32 dB
470...1000 MHz > 30dB
1000...2000 MHz > 28 dB
2000...3000 MHz > 26 dB
Biegeradius min. 30 mm
Einsatzzweck BK / Satellit
Besonderheiten für enge Verlegungen, kurze Kabelstrecken
F-Stecker OVZ 010
Kompressionsstecker OVZ 400
Metermarkierung ja
Farbe weiß
Gewicht 6,1 kg / 100 m
