Zeitrelais in Installationsbauform Serie 80, 17,5 mm breit
Multi- und Monofunktionstypen
Allgemeine technische Daten:
Max. Schaltleistung AC1: 4000 VA (Typen 80.01/11/21/41/91),
2000 VA (Typ 80.61), 1500 VA (Typ 80.82).
Kontakt-Material: AgCdO (Typen 80.01/11/21/41/91),
AgNi
(Typen 80.61/82)
Max. Kontaktspannung: 400 V AC,
Minimale Impulsdauer
(wenn Ansteuerung über B1): 50 ms,
Wiederbereitschaftsdauer: < 50 ms.
Max Schaltleistung bei 16 A
Kontakt AC 15 (230 V AC): 750 VA, 400 VA (Typ 80.61)
Motorlast bei 16 A Kontakt: (1-Phasenmotor AC3-Betrieb-230 V AC): 0,55 kW, 0,3 KW (Typ 80.61)
Anschlussleistung AC (50-60 Hz)/DC: 0,6 VA (bei 50 Hz.)/0,6 W.
Abmessungen (LxBxH): 88,8x17,5x60,8 mm
Temperaturbereich: -10 ... + 50°C
Schutzart: IP20
Zulassungen: CE, GOST, cUlus

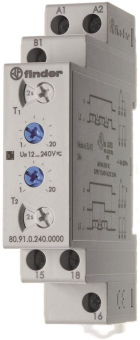

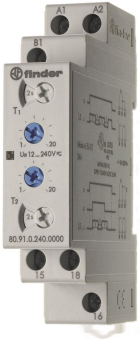

Taktgeber-asymmetrisch (Impuls- und Pausezeiten unterschiedlich)
(impulsbeginnend), 1 W/16 A,
6 Zeitbereiche bis 20 St.,
Versorgungsspannung: 12 … 240 V AC/DC
