Beschreibung

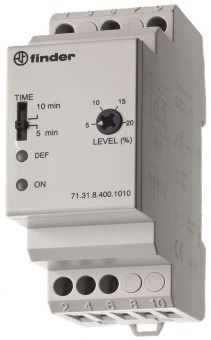

Mess- und Ueberwachungsrelais Serie 71
Allg. Kennzeichen der Serie 71:
- Baubreite 35 mm, Montage auf DIN-Schiene
- Ausgang: 1 Wechsler 10 A/250 V AC (AC1)
- Schutzart: Kontakte IP20, Gehaeuse IP40
- Mechanische Lebensdauer: 30 x 106 Schaltungen
- Max. 4.000 Schaltspiele pro Stunde
- CE-Zeichen
3-Phasen-400 V-50/60 Hz Netzspannungsueberwachung
- Ueberwachung der Ueber- und Unterspannung mit einstellbaren Grenzwerten (5 ... 20) Un
- Verzoegerungszeit 5 min. oder 10 min. ueber Bruecke (Anschluesse 5 und 9) waehlbar
- Ausgangskontakt: 1 Wechsler 10 A/ 250 V AC (AC1)
Max. Schaltleistung AC1: 2.500 VA
Max. Schaltleistung AC15: (230 V): 500 VA
1-Phasenmotorlast, AC3-Betrieb (230 V): 0,5 kW
Min. Schaltlast mW/(V/mA): 300 (5/5)
Versorgungsspannung 400 V AC (50/60) Hz (P= 4 VA)
Zulassung: CE
