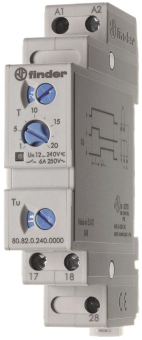

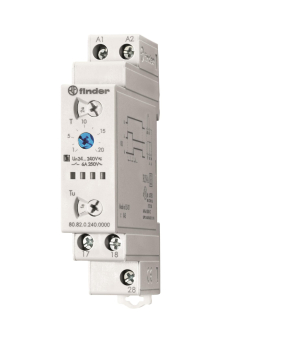

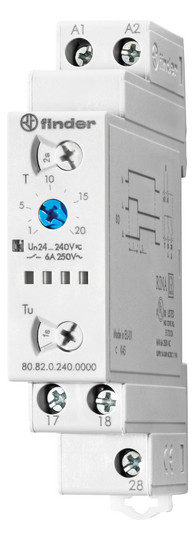

Finder Stern-Dreieck-Relais

80.82.0.240.0000 2S 6A 24-240VAC/DC

Abbildung ähnlich

Finder Stern-Dreieck-Relais

80.82.0.240.0000 2S 6A 24-240VAC/DC

Artikel

2318832

Lieferanten Typ

80.82.0.240.0000

Lieferanten Artikel

808202400000

Geschäftskunde werden Shop-Zugang beantragen Onlineshop Login Endverbraucher Händler

Beschreibung

Zeitrelais in Installationsbauform Serie 80, 17,5 mm breit
Multi- und Monofunktionstypen
Allgemeine technische Daten:
Max. Schaltleistung AC1: 4000 VA (Typen 80.01/11/21/41/91),
2000 VA (Typ 80.61), 1500 VA (Typ 80.82).
Kontakt-Material: AgCdO (Typen 80.01/11/21/41/91),
AgNi
(Typen 80.61/82)
Max. Kontaktspannung: 400 V AC,
Minimale Impulsdauer
(wenn Ansteuerung über B1): 50 ms,
Wiederbereitschaftsdauer: < 50 ms.
Max Schaltleistung bei 16 A
Kontakt AC 15 (230 V AC): 750 VA, 400 VA (Typ 80.61)
Motorlast bei 16 A Kontakt: (1-Phasenmotor AC3-Betrieb-230 V AC): 0,55 kW, 0,3 KW (Typ 80.61)
Anschlussleistung AC (50-60 Hz)/DC: 0,6 VA (bei 50 Hz.)/0,6 W.
Abmessungen (LxBxH): 88,8x17,5x60,8 mm
Temperaturbereich: -10 ... + 50°C
Schutzart: IP20
Zulassungen: CE, GOST, cUlus
Stern-/Dreieck
(Tu = 0,05 …1 s.), 2 Schließer/6 A,
4 Zeitbereiche bis 20 Min.,
Versorgungsspannung:24 … 240 V AC/DC

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.

85364900

Ursprungs-Land

WEEE-Land

WEEE-Nummer

43501029

Ausführung des elektrischen Anschlusses

Schraubanschluss

Funktion ansprechverzögert

Funktion rückfallverzögert

Funktion einschaltwischend

Funktion ausschaltwischend

Funktion Stern/Dreieck

Funktion Impulsformend

Funktion blinkend mit Pause beginnend, Festzeit

Funktion blinkend mit Impuls beginnend, Festzeit

Funktion taktend mit Pause beginnend, variabel

Funktion taktend mit Impuls beginnend, variabel

Mit Stecksockel

Fernbedienung möglich

Geeignet als Fernbedienung

Aufsteckbar auf Schütz

Bemessungssteuerspeisespannung Us bei AC 50 Hz

24 - 240 V

Bemessungssteuerspeisespannung Us bei AC 60 Hz

24 - 240 V

Bemessungssteuerspeisespannung Us bei DC

24 - 240 V

Spannungsart zur Betätigung

AC/DC

Nennstrom

6 A

Zeitbereich

0.1 - 1200 s

Anzahl der Ausgänge, unverzögert, Öffner

Anzahl der Ausgänge, unverzögert, Schließer

Anzahl der Ausgänge, unverzögert, Wechsler

Anzahl der Ausgänge, verzögert, Öffner

Anzahl der Ausgänge, verzögert, Schließer

Anzahl der Ausgänge, verzögert, Wechsler

Ausgänge, umschaltbar verzögert/unverzögert

Mit Halbleiterausgang

Geeignet für Hutschienenmontage

Geeignet für Frontmontage

Breite

17,5 mm

Höhe

88,8 mm

Tiefe

60,8 mm
