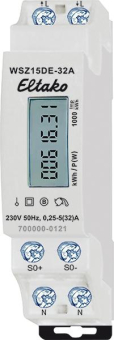

Wechselstromzähler WSZ15DE-32A
WSZ15DE-32A ungeeicht

Maximalstrom 32A, Stand-by-Verlust nur 0,4 Watt.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit = 18 mm breit, 58mm tief.
Genauigkeitsklasse B (1%). Mit S0-Schnittstelle.
Dieser Wechselstromzähler misst die Wirkenergie anhand des zwischen dem Eingang und dem Ausgang fließenden Stromes. Der Eigenverbrauch von nur maximal 0,4 Watt Wirkleistung wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Zulassung in Deutschland nicht für die monetäre Stromabrechnung zugelassen.
Alle 30 Sekunden schaltet das Display für 5 Sekunden von der aufgelaufenen Wirkenergie in kWh auf den Momentanverbrauch in Watt um.
Es kann 1 Außenleiter mit einem Strom von bis zu 32 A angeschlossen werden. Bei einer zu erwartenden Belastung von mehr als 50% ist ein Lüftungsabstand von 1/2 Teilungseinheit zu daneben montierten Geräten einzuhalten. Ggf. das Distanzstück DS12 verwenden. Der Anlaufstrom beträgt 20mA.
Das Display kann nur mit Stromversorgung abgelesen werden. Der Verbrauch ist jedoch nichtflüchtig gespeichert und wird nach einem Stromausfall sofort wieder angezeigt.
Zwei N-Klemmen für die sichere Querverdrahtung mehrerer Zähler.
Die Digitalanzeige besitzt 7 Stellen. Bis 99999,99 kWh werden zwei Nachkommastellen angezeigt. Ab 100000,0kWh nur noch eine.
Der Leistungsbezug wird mit einem 1000-mal je kWh blinkenden Balken im Display angezeigt.
Fehlermeldung
Bei einem Anschlussfehler blinkt eine LED im Display.
