Digital einstellbare Universalspannungs-Multifunktions-Zeitrelais

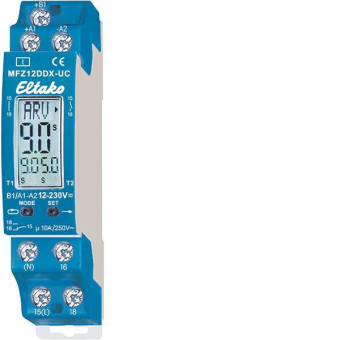

MFZ12DDX UC, 10 A/250 V AC

Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. Universal-Steuerspannung 8..230 V UC. Versorgungsspannung wie die Steuerspannung. Mit Eltako-Duplex-Technologie, hierbei kann das Schalten des Kontaktes im Nulldurchgang der Sinuswelle gewählt werden.

Bei der Zeiteinstellung lassen sich innerhalb des vorgewählten Zeitrahmens (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene Zeit wird ständig digital angezeigt

Funktionen
RV  = Rückfallverzögerung
AV  = Ansprechverzögerung
AV+  = Additive Ansprechverzögerung
TI = Taktgeber mit Impuls beginnend
TP = Taktgeber mit Pause beginnend
IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner)
IF = Impulsformer
EW = Einschaltwischer
AW = Ausschaltwischer
EAW = Einschalt- und Ausschaltwischer
ARV = Ansprech- und Rückfallverzögerung
ARV+ = Additive Ansprech- und Rückfallverzögerung
ES = Stromstoßschalter-Funktion
SRV = Stromstoßschalter mit Rückfallverzögerung
ESV = Stromstoßschalter mit Rückfallverzögerung mit Ausschaltvorwarnung
ER = Relais-Funktion
ON = Dauer EIN
OFF = Dauer AUS
