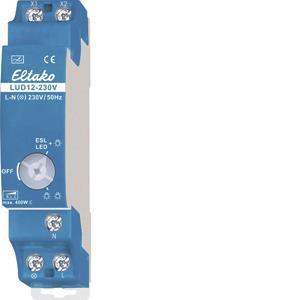

Leistungszusatz LUD12 für Universal-Dimmschalter

Power MOSFET bis 500 W und ESL bis 100W. Stand-by-Verlust nur 0,1 Watt.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58 mm tief.
An die Universal-Dimmschalter EUD12Z, EUD12M, SUD12 (1-10V-Eingang) und FUD12/800W können Leistungszusätze
LUD12-230V angeschlossen werden, wodurch sich die Schaltleistung abhängig von den Lüftungsverhältnissen für eine Leuchte nach untenstehender Tabelle um bis 500, 350 oder
300W, für zusätzliche Leuchten bis 500W, je Leistungszusatz erhöht. Nur mit zusätzlichen Leuchten für dimmbare Energiesparlampen ESL geeignet, da 100W pro Leuchte nicht überschritten werden dürfen.

Die beiden Schaltungen für die Leistungserhöhung können gleichzeitig ausgeführt werden.
Automatische Erkennung der Lastart R+L oder R+C in der Schaltung "Leistungserhöhung mit zusätzlichen Leuchten".
Versorgungsspannung 230V.
Automatische elektronische Überlastsicherung und Übertemperaturabschaltung.
Die Lastart eines Leistungszusatzes LUD12-230V kann in der Schaltung "Leistungserhöhung mit zusätzlichen Leuchten" von der Lastart des Universal-Dimmschalters abweichen.
Dadurch ist es möglich L-Lasten und C-Lasten zu mischen.
