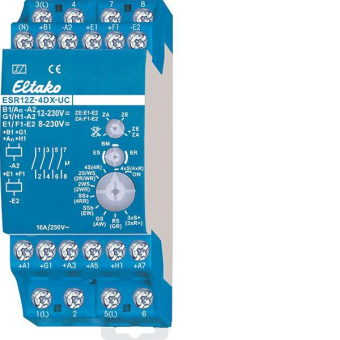

Elektronische Stromstoßschalter für Zentralsteuerung ESR12Z-4DX-UC
mit 4 unabhängigen Stromstoßschalter-Funktionen, Kontakt je 1 Schließer 16 A/250 V AC

Reiheneinbaugeräte für die Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36 mm breit, 58 mm tief. 4 einzelne Stromstoßschalter-Funktionen mit Zentral Ein und Aus bzw. Gruppe Ein und Aus, Spannungsversorgung, Gruppensteuerung bzw. örtliche Steuerspannung 8..230 V UC und galvanisch getrennte Zentralsteuerspannung 8..230 V UC. Zentralsteuerbefehle haben Vorrang.

Mit der Eltako-Duplex-Technologie können 3 der Kontakte im Nulldurchgang einer angeschlossenen 230 V AC-Phase schalten.
Mit dem Funktionsdrehschalter können folgende Funktionen gewählt werden:
4xS 4-fach Stromstoßschalter
(4xR) 4-fach Relais
4S Stromstoßschalter 4 Schließer
(4R) Relais 4 Schließer
2S/WS Stromstoßschalter 3 Schließer+1 Öffner
(2R/WR) Relais 3 Schließer+1 Öffner
2WS Stromstoßschalter 2 Schließer+2 Öffner
(2WR) Relais 2 Schließer+2 Öffner
SSa Serienschalter a
(4RR) Relais 4 Öffner
SSb Serienschalter b
(EW) Einschalt-Wischrelais 3S+1Ö, 1s
GS Gruppenschalter
(AW) Ausschalt-Wischrelais 3S+1Ö, 1s
RS RS-Schalter 4 Schließer
(GR) Gruppenrelais 1+1+1+1 Schließer

Kontakte 4 x 1 Schließer 10 A/250 V AC.
