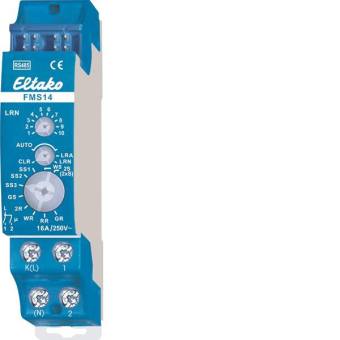

Multifunktions-Stromstoß-Schaltrelais, 1+1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 400W, Glühlampen 2000W, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1-0,6 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Sind die 2 Relais des FMS14 eingeschaltet, werden 0,6 Watt benötigt. Mit dem oberen und dem mittleren Drehschalter werden die Sensoren eingelernt. Für den Normalbetrieb werden der mittlere Drehschalter anschließend auf AUTO und der untere Drehschalter auf die gewünschte Funktion gestellt: 2S = Stromstoßschalter mit 2 Schließern. (2xS) = 2-fach Stromstoßschalter mit je einem Schließer. WS = Stromstoßschalter mit 1 Schließer und 1 Öffner (Stand-by-Verlust 0,3W). SS1 = Serienschalter 1 + 1 Schließer mit Schaltfolge 1. SS2 = Serienschalter 1 + 1 Schließer mit Schaltfolge 2. SS3 = Serienschalter 1 + 1 Schließer mit Schaltfolge 3. GS = Gruppenschalter 1 + 1 Schließer. 2R = Schaltrelais mit 2 Schließern. WR = Schaltrelais mit 1 Schließer und 1 Öffner (Stand-by-Verlust 0,3W). RR = Schaltrelais (Ruhestromrelais) mit 2 Öffnern (Stand-by-Verlust 0,5W). GR = Gruppenrelais 1 + 1 Schließer. Schaltfolge SS1: 0 - Kontakt 1(K-1) - Kontakt 2(K-2) - Kontakte 1 + 2. Schaltfolge SS2: 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2. Schaltfolge SS3: 0 - Kontakt 1 - Kontakte 1 + 2. Schaltfolge GS: 0 - Kontakt 1 - 0 - Kontakt 2. GR: Relais mit wechselnd schließendem Kontakt. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungs­anleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
