EIB Busleitung
Europäischer Installationsbus
Anwendung:

Kommunikation in der Gebäudesystemtechnik

Einsatz im Rahmen der Gebäude-Systemtechnik zur dezentralen Steuerung von z.B. Beleuchtung, Heizung, Klima, Lüftung, Energie-Management, Jalousie, Zeiterfassung, Schließanlagen etc. Die Leitung ist für Starkstrominstallationszwecke und Erdverlegung nicht zugelassen.

Die Datenübertragung erfolgt seriell.
Die EIB-Installation besteht im wesentlichen aus Sensoren = Befehlsgeber
(z. B. Lichtschranken, Schalter, Thermostate, Infrarot, Windmesser, Zeitschaltuhren) und Aktoren = Befehlsempfänger (z. B. Motoren, Heizung, Ventilatoren, Lampen, Jalousien). Die EIB-Busleitung kann auf, in und unter Putz verlegt werden, in Rohren und Kabelkanälen, in trockenen, feuchten und nassen Räumen.

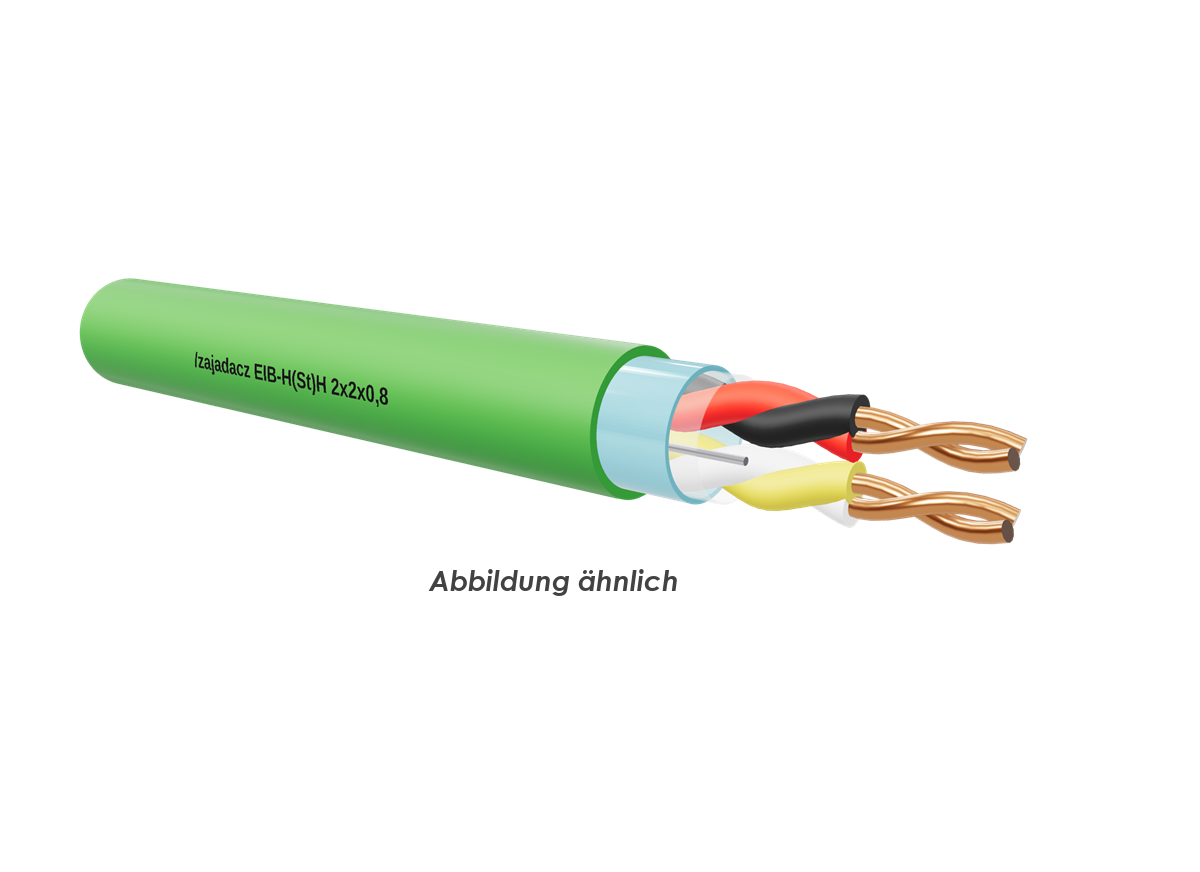

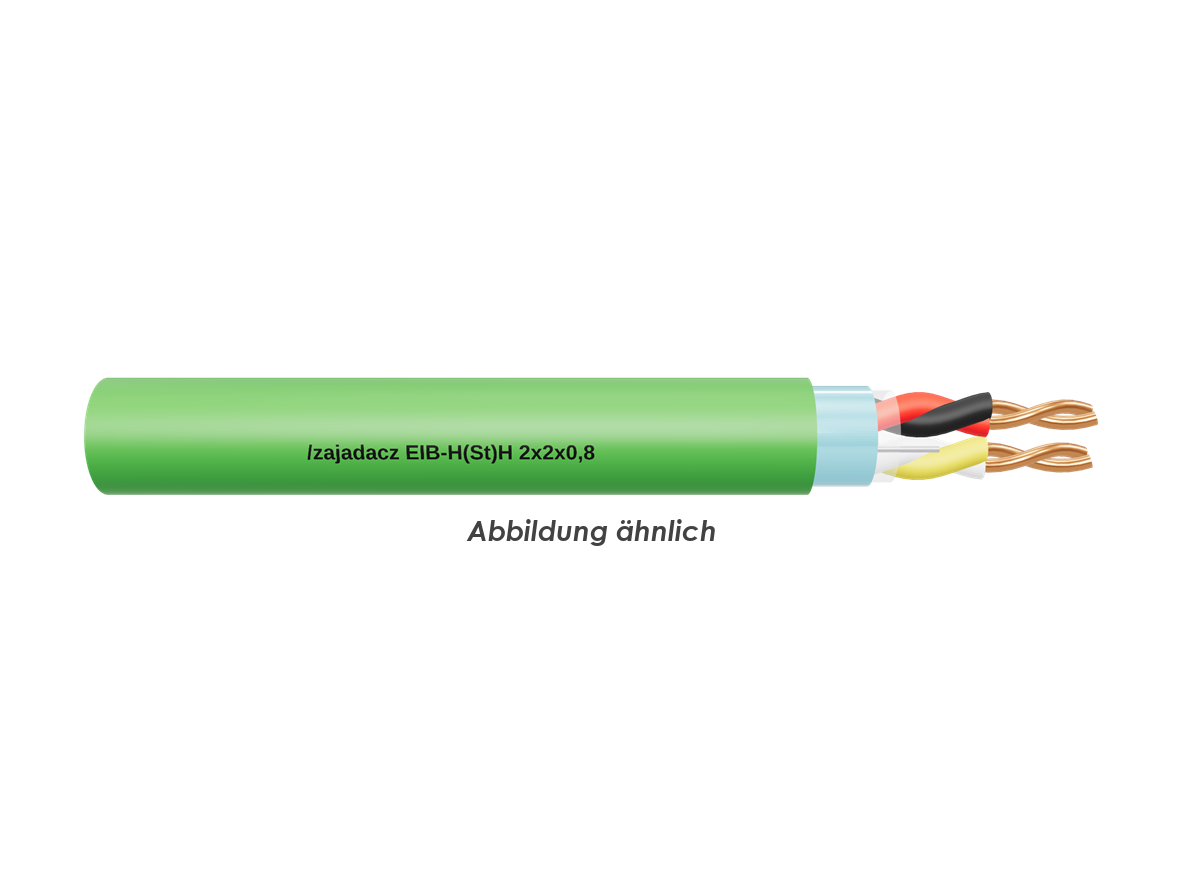

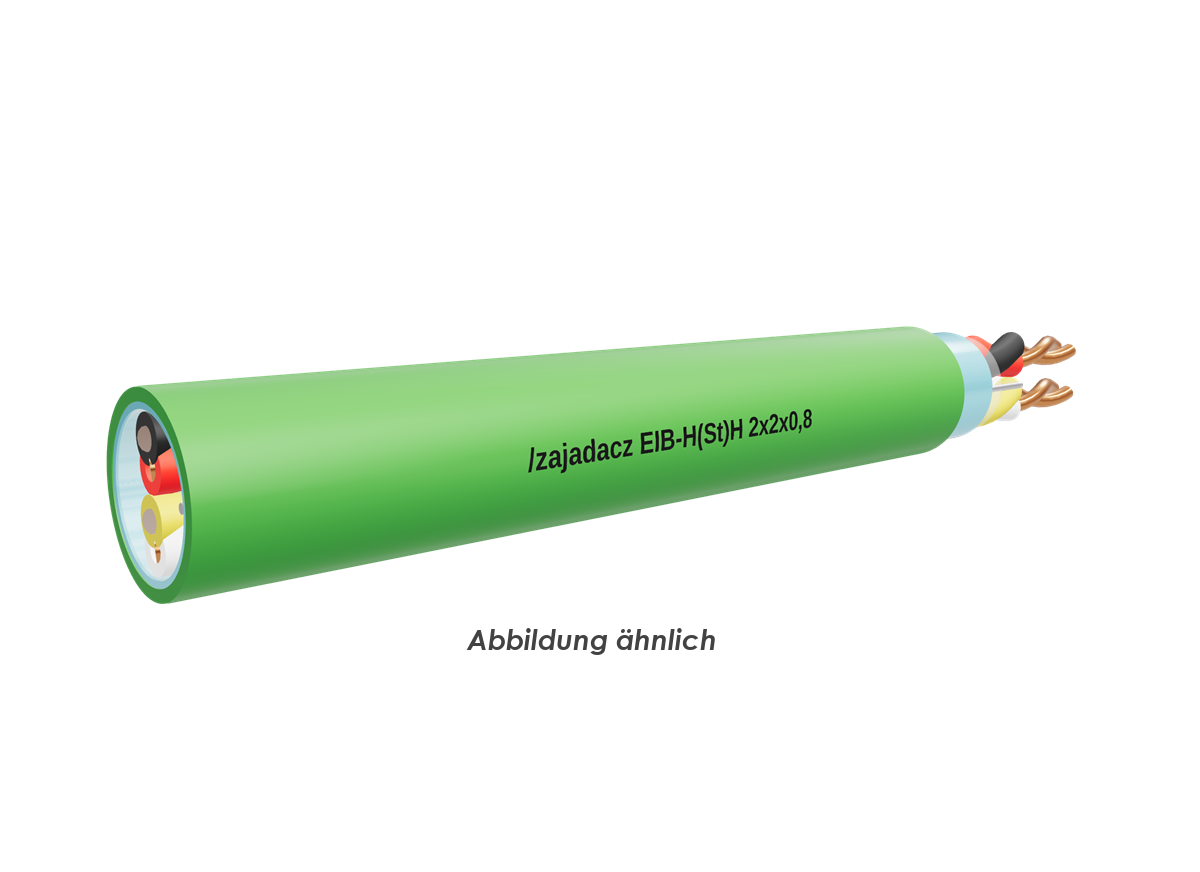

EIB - BUS 2x2x0,8 mm
Leiter: Kupferdraht blank 0,8 mm Durchmesser
Aderisolation: PVC
Aderkennzeichnung: 1. Paar rot + schwarz
 2. Paar weiß + gelb
Verseilung: 4 Adern zum Sternvierer
Schirm: Aluminiumkaschierte Kunststofffolie
Mantel: PVC
Farbe: grün

Technische Daten

Leiterwiderstand: 37 Ohm/km max.
Isolationswiderstand: 100 MOhm x km
Prüfspannung
Ader/Mantel: 4 kV/50Hz 1 min.
Temperaturbereich: -30 °C - + 70 °C (nicht bewegt)
Biegeradius: 7,5 x Leitungsdurchmesser (nicht bewegt)

Normen: nach EIB-Spezifikation
EIB-BUS halogenfrei
Aderzahl x Nennquerschnitt qmm: 2X2X0,8
Cu-Zahl (Kg/%m): 2,1
Außendurchmesser ca.: 6,1
Gewicht: 5,4
