Artikel
1382962
Lieferanten Typ
RA-C1-7X4HF
Lieferanten Artikel
230860
Beschreibung

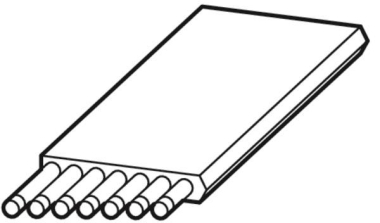

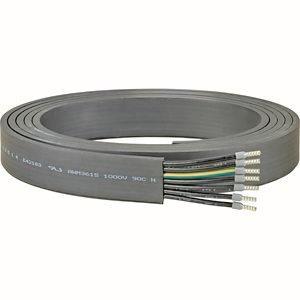

Flachleitung für dezentrale Energieversorgung, halogenfrei
Artikeleigenschaften
Zolltarif-Nr.
85369095
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
92318050
Leiter-Material
Kupfer
Leiter-Oberfläche
blank
AWG-Größe
0
Leiternennquerschnitt (AWG)
14 kcmil
Leiternennquerschnitt
2,5 qmm
Leiter-Klasse
Kl.5 = feindrähtig
Anzahl der Einzeldrähte pro Leiter
7
Durchmesser der Einzeldrähte
2,5 mm
Ader-Zahl
7
Anzahl der Verseilelemente
0
Schirm über Verseilelement
ohne
Verseilelement
nein
Schirm über Verseilung
ohne
Werkstoff der Aderisolation
sonstige
Spezifizierung Aderisolation
sonstige
Aderkennzeichnung nach HD 308 S2
Ader-Kennzeichnung
Farbe
Mit Schutzleiter
Beidraht
Tragorgan
ohne
Mantelmaterial
sonstige
Spezifizierung Mantelmaterial
sonstige
Mantel-Farbe
schwarz
Schirm
Kabelgeometrie
flach
Schutzhülle
sonstige
Torsionsschutz
Flammwidrig nach IEC 60332-1-2
Flammwidrig nach IEC 60332-3-21 (Cat A F/R)
Flammwidrig nach IEC 60332-3-22 (Cat A)
Flammwidrig nach IEC 60332-3-23 (Cat B)
Flammwidrig nach IEC 60332-3-24 (Cat C)
Flammwidrig nach IEC 60332-3-25 (Cat D)
Raucharm nach EN IEC 61034-2
Halogenfrei nach EN IEC 60754-1
Halogenfrei nach EN IEC 60754-2
Halogenfrei nach EN IEC 60754-3
Brandverhalten nach EN 13501-6: Klasse
ohne
Brandverhalten nach EN 13501-6: Rauchentwicklung
ohne
Brandverhalten nach EN 13501-6: Abtropfverhalten
ohne
Brandverhalten nach EN 13501-6: Säureentwicklung
ohne
Ölbeständig nach EN IEC 60811-404
Kältebeständig nach EN 60811-504+505+506
Hilfsleiter-Zahl
0
Leitungs-Breite ca.
50 mm
Leitungs-Höhe ca.
6 mm
Außendurchmesser ca.
0 mm
Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung
0 mm
Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung
0 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt
0 mm
Zul. Kabelaußentemperatur bei Montage/Handling
-10 - 55 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
-10 - 55 °C
Nennspannung U0
480 V
Nennspannung U
480 V
Leiter-Form
rund
