Artikel
354260
Lieferanten Typ

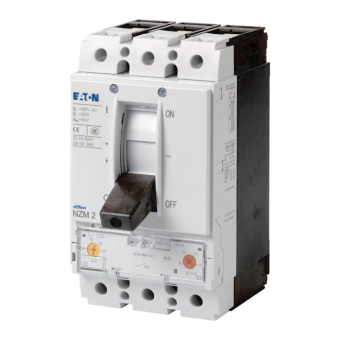

NZMN2-M200
Lieferanten Artikel
265725
Beschreibung
Die Leistungsschalter der Serie NZM..-M decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskatagorie AC-3.
Artikeleigenschaften
Zolltarif-Nr.
85362090
Ursprungs-Land
RO
WEEE-Land
DE
WEEE-Nummer
92318050
Überlastauslöser Stromeinstellung
160 - 200 A
Einstellbereich des unverzögerten Kurzschlussauslösers
1600 - 2800 A
Mit thermischem Überlastschutz
Phasenausfallempfindlich
Auslösetechnik
thermomagnetisch
Bemessungsbetriebsspannung
690 - 690 V
Bemessungsdauerstrom Iu
200 A
Bemessungsbetriebsleistung bei AC-3, 230 V
55 kW
Bemessungsbetriebsleistung bei AC-3, 400 V
110 kW
Verlustleistung
48 W
Anschlussart Hauptstromkreis
Schraubanschluss
Ausführung des Betätigungselements
Kipphebel
Gerätebauart
Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter
Mit integriertem Unterspannungsauslöser
Polzahl
3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC
35 kA
Schutzart (IP)
IP20
Höhe
184 mm
Breite
105 mm
Tiefe
149 mm
