EATON TM-1-8291/E/SVB 045478
Hilfsstromtrenn-schalter Einb. K:2 NOT-
.jpg){kind=icon}
Artikel
047818
Lieferanten Typ
TM-1-8291/E/SVB
Lieferanten Artikel
045478
Beschreibung

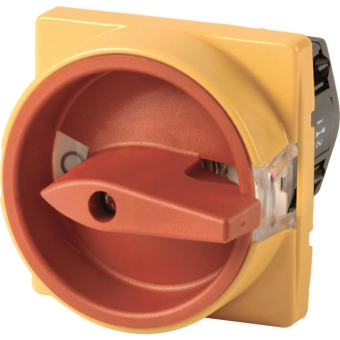

Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 2, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
Artikeleigenschaften
Zolltarif-Nr.
85365080
Ursprungs-Land
AT
WEEE-Land
DE
WEEE-Nummer
92318050
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
500 V
Bemessungsbetriebsspannung
500 - 500 V
Bemessungsdauerstrom Iu
10 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
0 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
3 kW
Schaltleistung bei 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Polzahl
2
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Geeignet für Zwischenbau
Farbe des Betätigungselements
rot
Ausführung des Betätigungselements
Türkupplungsdrehantrieb
Verriegelbar
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
12
Breite
30 mm
Höhe
48 mm
Tiefe
77 mm
