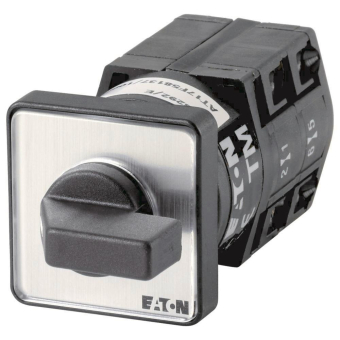

EATON TM-2-8292/E EIN-AUS 074877
Schalter Kont:3 10A 0-1 90° rast. Einbau
.jpg){kind=icon}
Artikel
047631
Lieferanten Typ
TM-2-8292/E
Lieferanten Artikel
074877
Beschreibung
EIN-AUS-Schalter, Sortiment: Steuerschalter, Typkenner: TM, mit schwarzem Knebel und Frontschild, Kontakte: 3, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
Artikeleigenschaften
Zolltarif-Nr.
85365080
Ursprungs-Land
AT
WEEE-Land
DE
WEEE-Nummer
92318050
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Anzahl der Schalter
1
Max. Bemessungsbetriebsspannung Ue bei AC
500 V
Bemessungsbetriebsspannung
500 - 500 V
Bemessungsdauerstrom Iu
10 A
Bemessungsdauerstrom bei AC-21, 400 V
0 A
Bemessungsbetriebsleistung bei AC-3, 400 V
0 kW
Bemessungskurzzeitstromfestigkeit Icw
0 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
3 kW
Schaltleistung bei 400 V
0 kW
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Geeignet für Zwischenbau
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
kurzer Drehgriff
Verriegelbar
Anschlussart Hauptstromkreis
Schraubanschluss
Mit vormontierter Verkabelung
Schutzart (IP), frontseitig
IP65
Schutzart (NEMA)
12
Breite
43 mm
Höhe
30 mm
Tiefe
74 mm
