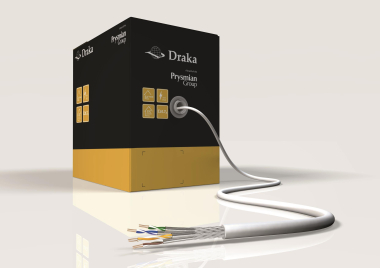

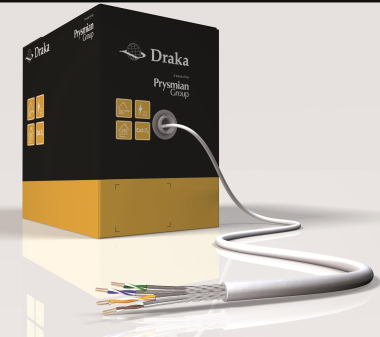

UCHOME CAT.7A SS26 S/FTP LSHF-FR Dcas1a d1 a1
Installationskabel
Einsatzbereich:
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal), Home Cabling (Smart Home)
IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 10GBase-T; 25GBase-T bis 30 m gem. ISO/IEC TR 11801-9905
ISDN;
Power over Ethernet (PoE)/Tyoe 1-4
Geltende Normen:
IEC 61156-5
ISO/IEC 11801, EN 50173-1, EN 50288-9-1
IEEE 802.3at/af/bt
Flammwidrigkeit:
EN 50399 Class Dcas1a d1 a1
LSHF-FR IEC 60332-3-24; IEC 60332-1; IEC 60754-2; IEC 61034
Aufbau:
Leiter Cu-Draht, blank AWG 22
Isolierung Foam-Skin Polyethylen, Ø 1,5 mm
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminiumbeschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 4 Paare (PiMF) zur Seele
Gesamtabschirmung Cu-Geflecht verzinnt
Schutzmantel Halogenfreies, flammwidriges Mantelmaterial; LSHF-FR
Mechanische Eigenschaften
Biegeradien, ohne Zugbelastung 4 x D
mit Zugbelastung 8 x D
Betriebstemperaturbereich, ruhend -20 °C bis +60 °C
bewegt +10 °C bis +40 °C
Technische Eigenschaften
Schleifwiderstand ≤128 ω/km
Widerstandsunsymmetrie ≤ 2%
Instaationswiderstand (500 V) 5000 M#503 *km
Kapazität bei 800 Hz Nom 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde) ≤1500 pF/km
Mittlerer Wellenwiderstand bei 100 MHz (100 ± 5 ω
Relative Ausbreitungsgeschwindigkeit ca. 79%
Signallaufzeit 450 ns/100 m
Laufzeitunterschied 15 ns/100 m
Prüfspannung (DC, 1 min,) Ader/Ader und Ader/Schirm 1000 V
Kopplungswiderstand bei 1 MHz 5 mω/m
bei 10 MHz 5 mω/m
bei 30 MHz 9 mω/m
Kopplungsdämpfung 85 dB
Trennklasse gem. EN 50174-2 D
