SO FUNKTIONIERT?S
Stellen Sie sich vor, Sie sind gerade nicht zuhause
und Ihre Kinder haben sich ausgeschlossen oder der
Paketbote bringt eine Lieferung. Mit DoorBird ist das nun
kein Problem mehr. Bei jedem Klingeln bekommen Sie
eine Push-Mitteilung auf Ihr Smartphone oder Tablet
und können mit dem Besucher sprechen und ihn in
HD-Qualität sehen. So verpassen Sie garantiert keinen
Besucher mehr. Mit DoorBird sind Sie unterwegs und doch
zuhause, auch wenn ein Einbrecher die Türklingel zur
Anwesenheitskontrolle betätigt.

SMART HOME BEGINNT
AN DER HAUSTÜR
DoorBird ist die smarte Lösung für Ihre Eingangstür.
Verbinden Sie Ihre DoorBird IP Video Türstation mit Ihrem
Smartphone und unterhalten Sie sich mit Ihren Besuchern
auch von unterwegs!
Die IP Video Türstation kann als eigenständige Einheit
betrieben oder in eine bestehende Smart-Home-Plattform
integriert werden. Auch bereits vorhandene, klassische
Installationen wie elektrische Tür- und Toröffner können
Sie mit DoorBird weiterverwenden und über die App
steuern.
SO FUNKTIONIERT?S
Stellen Sie sich vor, Sie sind gerade nicht zuhause
und Ihre Kinder haben sich ausgeschlossen oder der
Paketbote bringt eine Lieferung. Mit DoorBird ist das nun
kein Problem mehr. Bei jedem Klingeln bekommen Sie
eine Push-Mitteilung auf Ihr Smartphone oder Tablet
und können mit dem Besucher sprechen und ihn in
HD-Qualität sehen. So verpassen Sie garantiert keinen
Besucher mehr. Mit DoorBird sind Sie unterwegs und doch
zuhause, auch wenn ein Einbrecher die Türklingel zur
Anwesenheitskontrolle betätigt.
VIELFALT MADE IN GERMANY
Die DoorBird Produkte werden von der Bird Home
Automation GmbH in Deutschland entwickelt und
produziert. In unserer Berliner Manufaktur fertigen wir
alle Produkte mit größter Sorgfalt und Präzision und
liefern sie anschließend weltweit an unsere Kunden.

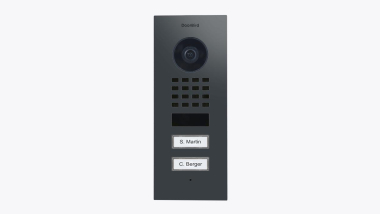

D1102V UNTERPUTZ
Compact Edition
2 Ruftasten
IP VIDEO TÜRSTATION
Image sensor technology
+
VORTEILE
SMART HOME BEGINNT
AN DER HAUSTÜR
DoorBird ist die smarte Lösung für Ihre Eingangstür.
Verbinden Sie Ihre DoorBird IP Video Türstation mit Ihrem
Smartphone und unterhalten Sie sich mit Ihren Besuchern
auch von unterwegs!
Die IP Video Türstation kann als eigenständige Einheit
betrieben oder in eine bestehende Smart-Home-Plattform
integriert werden. Auch bereits vorhandene, klassische
Installationen wie elektrische Tür- und Toröffner können
Sie mit DoorBird weiterverwenden und über die App
steuern.
SO FUNKTIONIERT?S
Stellen Sie sich vor, Sie sind gerade nicht zuhause
und Ihre Kinder haben sich ausgeschlossen oder der
Paketbote bringt eine Lieferung. Mit DoorBird ist das nun
kein Problem mehr. Bei jedem Klingeln bekommen Sie
eine Push-Mitteilung auf Ihr Smartphone oder Tablet
und können mit dem Besucher sprechen und ihn in
HD-Qualität sehen. So verpassen Sie garantiert keinen
Besucher mehr. Mit DoorBird sind Sie unterwegs und doch
zuhause, auch wenn ein Einbrecher die Türklingel zur
Anwesenheitskontrolle betätigt.
VIELFALT MADE IN GERMANY
Die DoorBird Produkte werden von der Bird Home
Automation GmbH in Deutschland entwickelt und
produziert. In unserer Berliner Manufaktur fertigen wir
alle Produkte mit größter Sorgfalt und Präzision und
liefern sie anschließend weltweit an unsere Kunden.


Video und Audioanruf
? Auf Smartphones und Tablets (iOS, Android) oder
Festnetztelefonen (SIP) Offene API
? Lokale Schnittstelle für die Integration in Drittanbieterund SIP-Systeme
Smart Home & NVR kompatibel
? KNX, Loxone, Synology, KIWI,AVM FRITZ!Fon, URC, Bang &
Olufsen, Control4, QNAP, RTI,ELAN, Fibaro u.v.m.
Smart Transmission
Mode (STM)
? Audio- / Videoübertragung in Echtzeit, optimiert für
Mobilgeräte über WLAN,3G, 4G, 5G API
UNTERWEGS UND DOCH ZUHAUSE.

Einfacher Anschluss an das Netzwerk
? Anschluss per Netzwerkkabel oder Klingeldraht
(mit 2-Draht-Übertrager) an RJ45-Buchse (PoE,
Netzwerkdaten)
Bewegungssensor mit 4D Technologie
? Distanz bis zu 6 m per App einstellbar
(Intervall: 1 m)
Echo- und Geräuschunterdrückung (AEC, ANR)
Konfigurierbare Ruftaste
? Mit hinterleuchtetem Namensschild
Türöffnerautomatik
? Für den Einsatz in Büround Praxisumgebungen
Individuelle Zeit- und Aktionspläne, z.B.:
? Schalte Relais 1 für
automatische Türöffnug Mo-Fr
von 9:00 bis 16:00 Uhr wenn die
Ruftaste betätigt wurde
? 4D Bewegungsmelder schaltet externe Lampe zwischen 21 und
6 Uhr an
Geofencing
? Automatische Tor und Türöffnung beim Heimkehren
Lichtsensor
? Für den Nachtsichtmodus
HDTV Video
? Ultraweitwinkel,
hemisphärische
Linse, 180°
Ein frei konfigurierbares bistabiles Schaltrelais
? Eine Tür oder ein Tor per App ansteuerbar
? Zustand per App
konfigurierbar: zeitweise oder permanente Schaltung
Einfache Installation
? Schnelle Installation per QR Code Scan
IR
HD
4D
Nachtsicht
? Mit Infrarot LEDs
Mikrofon
? Klare Sprachübertragung
WLAN-fähig
? Funktioniert im WLANNetzwerk, kein LAN-Kabel
nötig
Bluetooth Low Energy (BLE)
? z.B. für Zutrittskontrolle
(kompatibel mit Bluetooth
Keyfob A8007), kompatible
externe Sensoren, Smart
Locks etc.
ALLGEMEINES
Frontblende
3 mm (0.12 in)
Weitere Materialien und Farben siehe
Materialtafel und Onlineshop.
Montagerückgehäuse Edelstahl
Montageart Unterputz,
Aufputzvariante separat erhältlich
Ruftaste
Kunststoff
Abdeckplatte aus Metall und Gravierung
separat erhältlich siehe
www.doorbird.com/de/buy
Namensschild Beleuchtet
Stromversorgung 15 V DC (max. 15 W) oder Power over Ethernet
(PoE 802.3af Mode-A)
Gewicht 674 g
Anschlüsse
? LAN/PoE (T+, T-, R+, R-)
? Bistabiles selbsthaltendes
Schaltrelais #1, max. 1-24 V DC/V AC,
1 Ampere, z.B. für elektrischen Türöffner
? Externer Eingang für externen
Türöffnertaster (potentialfrei)
? 15 V DC Eingang (+, -), max. 15 W
Schutzart IP65, IK08
Zulassungen CE, UKCA, FCC, IC, RoHS, REACH, WEEE, Wi-Fi
CERTIFIED?
Abmessung 213,40 x 85 x 32 mm (H x B x T)
8.41 x 3.35 x 1.26 in (H x B x T)
Betriebsbedingungen
-25 bis +55°C / -13 bis 131°F
Relative Luftfeuchtigkeit 10 bis 85 %
(nicht kondensierend)
Lieferumfang
1x Elektrische Haupteinheit
1x Frontblende
1x Unterputzgehäuse
1x Steckernetzteil (100 - 240 V AC auf 15 V DC
mit bis zu 4 Landesadaptern
1x RJ45-Adapter
1x Schraubendreher
1x Quickstartanleitung mit Digital Passport
1x Installationsanleitung
1x Kleinteile
iPhone/iPad, neuestes Android auf
Smartphone/Tablet
Internet: High-Speed Festnetz Breitband
Internetanschluss, DSL, Kabel oder
Glasfaser, kein Socks- oder Proxyserver
Netzwerk: Ethernet Netzwerk, mit DHCP
Empfohlene
Montagehöhe
Kameralinse sollte sich auf mindestens
145 cm (57 in) befinden. Bitte prüfen Sie vor der
Montage die für Sie optimale Installationshöhe.
VIDEO
Kamera HDTV 1080p, dynamisch (VGA - HDTV)
Linse Highend Ultraweitwinkel hemisphärische Linse
180° (D), 150° (H), 82° (V), entzerrt, IR-fähig
Nachtsicht Ja, Lichtsensor, automatischer IR-Cut
Filter, Infrarot LEDs (850 nm)
AUDIO
Audio Komponenten Lautsprecher und Mikrofon, Echo- und
Geräuschunterdrückung (AEC, ANR)
Audio Streaming Zwei-Wege, Vollduplex
3
3
4
4
5
5
6
6
A B C D Bird Home Automation GmbH
Uhlandstr. 165
D-10719 Berlin
Germany
Confidential
57,60 mm
2.27 in
183,00 mm
7 2. 0 ni
26,70 mm
1.05 in
80,00 mm
3.15 in
40,00 mm
1.57 in
205,40 mm
8 0. 9 ni
164,80 mm
6 4. 9 ni
n5,20 mm
0.20 in 3
4
5
6
C D 57,60 mm
2.27 in
183,00 mm
7 2. 0 ni
205,40 mm
8 0. 9 ni
164,80 mm
6 4. 9 ni
n5,20 mm
0.20 in
1
1
2
2
3
3
4
4
5
5
6
6
A A
B B
C C
D D
Page
1
Format
A3
Drawing number
Unterputz D1102V
Designation
General tolerance
2768 -mK
Scale
Material:
General pinciples
of presentation
ISO 128-1
Bird Home Automation GmbH
Uhlandstr. 165
D-10719 Berlin
Germany
Confidential
40,00 mm
1,57 in
164,80 mm
6,49 ni
183,00 mm
7,20 ni
85,00 mm
3,35 in
213,40 mm
8,41 ni
167,65 mm
6,60 ni
57,60 mm
2,27 in
29,50 mm
1.16 in
1
2
3
4
5
6
AAB B
C C
D D
FormatDrawingnumberDesignation
D1101V Flush housing
Scale
Material:57,60 mm
2.27 in
183,00 mm
7 2. 0 ni
26,70 mm
1.05 in
80,00 mm
3.15 in
40,00 mm
1.57 in
205,40 mm
8 0. 9 ni
164,80 mm
6 4. 9 ni
n5,20 mm
0.20 in
Part of ASSA ABLOY Irrtümer und Änderungen vorbehalten. | Stand 03/2024 - Copyright © ASSA ABLOY - www.doorbird.com
Allgemeine Toleranz DIN/EN 2768 -mK
Wandausschnittmaß +4 mm/0,15 in
