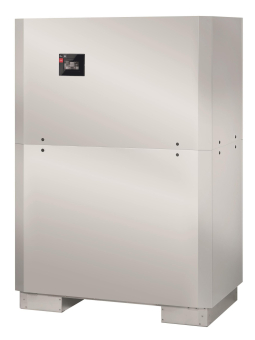

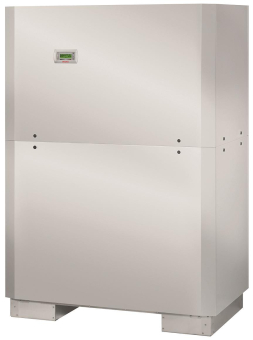

Hocheffizienz Sole/Wasser-Wärmepumpe - 2 Leistungsstufen
inkl. Pumpen für den Sole- und Wärmeerzeugerkreis
Heizungs-Wärmepumpe für Innenaufstellung mit integrierter Regelung WPM Econ5Plus. Variable Anschlussmöglichkeiten für die Sole und Heizungsanschlüsse an der Gehäuserückwand. Ein schalloptimiertes Metallgehäuse und die integrierte Körperschallentkopplung mit frei schwingender Verdichter-Grundplatte ermöglichen den direkten Anschluss an das Heizsystem. Zugang für Servicearbeiten von vorn, kein seitlicher Mindestabstand erforderlich sowie unterfahrbar mit Hubwagen. Hohe Leistungszahlen durch elektronisches Expansionsventil, COP-Booster und elektronische Pumpenregelung in Abhängigkeit der Temperaturspreizung im Sole- und Erzeugerkreis. Sensorische Überwachung des Kältekreises für hohe Betriebssicherheit und integrierter Wärmemengenzählung (Anzeige der berechneten Wärmemenge für Heizen, Warmwasser- und Schwimmbadbereitung). FWO-Funktionalität für eine effizientere Warmwasserbereitung mit höheren Warmwassertemperaturen und Zapfmengen durch optimierte Speicherladung.
Das in einer braunroten Designblende integrierte Bedienteil kann mittels Wandmontageset (Sonderzubehör MS PGD) auch als drahtgebundene Fernbedienung eingesetzt werden. Universalbauweise mit zwei Verdichtern zur Leistungsregelung im Teillastbetrieb,
optionaler Warmwasserbereitung und flexiblen Erweiterungsmöglichkeiten für:
· bivalent oder bivalent regenerative Betriebsweise
· Verteilsysteme mit ungemischten und gemischten Heizkreisen
· Nutzung lastvariabler Tarife (SG Ready)
Sanftanlasser, Vor- und Rücklauffühler für Sole- und Heizungskreis integriert. Schmutzfänger für Solekreis, Außenfühler (Norm NTC-2),
Umwälzpumpen für Sole- und Wärmeerzeugerkreis im Lieferumfang (freie Pressung beachten).
SI 90TU: Soleumwälzpumpe 12 m Förderhöhe bei 11 m3/h, Flanschanschluss DN 65, Einbaulänge 340 mm;
Wärmeerzeugerkreispumpe
8 m Förderhöhe bei 14 m3/h, Flanschanschluss DN 65, Einbaulänge 340 mm.
SI 130TU: Soleumwälzpumpe 15 m Förderhöhe bei 18 m3/h, Flanschanschluss DN 65, Einbaulänge 340 mm;
Wärmeerzeugerkreispumpe 8 m Förderhöhe bei 14 m3/h, Flanschanschluss DN 65, Einbaulänge 340 mm.
Solepaket SZB ist separat zu bestellen.
Technische Daten SI 90 TU SI 130TU
Energieeffizienz/Energieeffizienzklasse (VL 35 °C) 213 % -
Energieeffizienz/Energieeffizienzklasse (VL 55 °C) 136% -
Vorlauftemperatur max. 62 °C
Untere/Obere Einsatzgrenze (Heizen) -5/25 °C
Heizleistung B0/W35/COP 45,5/5,0 kW/- 70,7/4,7 kW/-
Heizleistung max. B0/W35/COP 86,0/4,7 kW/- 138,1/4,6 kW/-
Schallleistungspegel 66 dB (A) 70 dB (A)
Schalldruckpegel in 1 m 53 dB (A) 55 dB (A)
Heizwasserdurchsatz/Druckverlust nach EN 14511 15,1/8500 m3/h/Pa 23,5/13100 m3/h/Pa
Wärmequellendurchsatz (min.)/Druckverlust Verdampfer EN 1451 17,1/19000 m3/h 27,3/31800 m3/h
Anschluss-Spannung 3/PE ∼400 V, 50 Hz
Bruttogewicht 604 kg 714 kg
Ausführung Universalbauweise
Heizleistung und Leistungszahl (COP) nach EN 14511 in Verbindung mit den geregelten Umwälzpumpen im Sole- und Wärmeerzeugerkreis.
Beim Einsatz von Erdsonden, die mit Wasser als Wärmeträgermedium arbeiten, muss eine Wasser/Wasser-Wärmepumpe zum Einsatz kommen!
Energieeffizienz ermittelt auf Grundlage der EN 14825-2013-12 für eine Klimaregion mit einer Außentemperatur von -10 °C.
