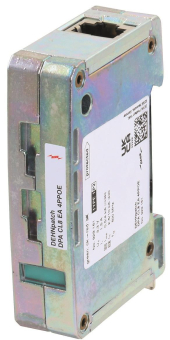

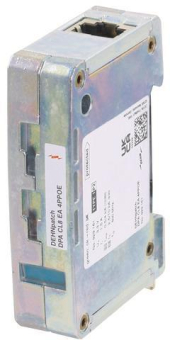

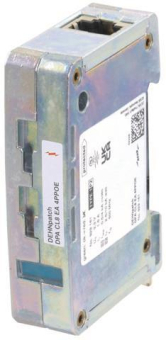

DEHNpatch Kombi-Ableiter

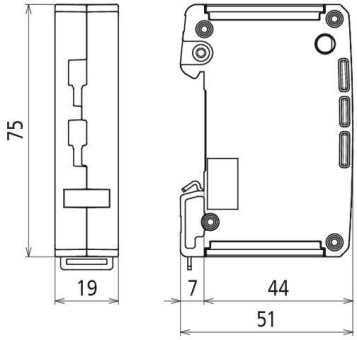

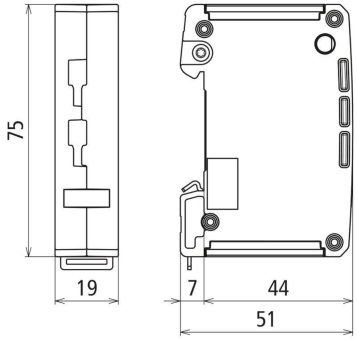

Platzsparender Kombi-Ableiter in 19 mm Baubreite mit Statusanzeige und Möglichkeit zur Fernsignalisierung. DEHNpatch schützt Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.
· Ergonomische Aussparung zur komfortablen Entriegelung der RJ45 Patchverbindung
· Bis zu 10 GBit/s Ethernet für eine Leistung bis Class EA/500 MHz
· Blitzstrom 4 kA (10/350 µs) für den universellen Einsatz als Kombi-Ableiter
· Statusanzeige für die optische Statuserkennung
· Vollgeschirmtes Gehäuse-Design für alle Ethernet Anwendungen
· Schraubanschluss für zusätzlichen Potentialausgleich
· Erdungskontakt für 35 mm Hutschienen
Technische Daten DPA CL8 EA 4PPOE DPA C8 D 4PPOE
Ableiterklasse TYPE 1 P2 TYPE 1
Höchste Dauerspannung DC (UC) 3,3 V 3,3 V
Höchste Dauerspannung DC Pa-Pa (PoE) (UC) 58 V 58 V
Nennstrom (IL) 1,5 A 1,5 A
D1 Blitzstrom (10/350 µs) gesamt (Iimp) 4 kA 4 kA
C2 Nennableitsto strom (8/20 µs) gesamt (In) 10 kA 10 kA
Grenzfrequenz 500 MHz 100 MHz
Übertragungsklasse EA D
Statusanzeige ja nein
Optional Fernsignalisierung 910 710 nein
