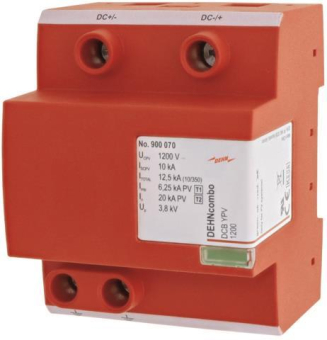

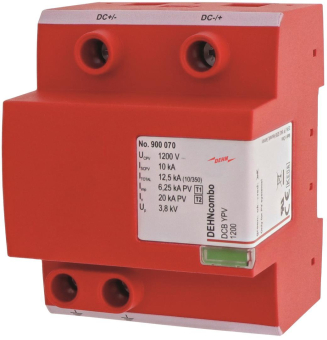

Dehn 900070 DCB YPV 1200 DCB YPV 1200
Kombiableiter DEHNcombo YPV
.jpg){kind=icon}
Artikel
5950434
Lieferanten Typ
DCB YPV 1200
Lieferanten Artikel
900070
Beschreibung
DEHNcombo YPV... Kombi-Ableiter
für Photovoltaik-Stromversorgungssysteme bis zu 1500 V DC
Technische Daten: DCB YPV 1200 DCB YPV 1500
SPD nach EN 50539-11: Typ 1 + Typ 2
Max. PV-Spannung (DC+ -> DC-) (UCPV): ≤ 1200 V ≤ 1500 V
Kurschlussfestigkeit (ISCPV): 10 kA
Gesamtableitstoßstrom (10/350 µs) (DC+/DC - -> PE) (Itotal): 12,5 kA
Blitzstoßstrom (10/350 µs) (DC+ -> PE) (Iimp): 6,25 kA
Schutzpegel ((DC+/DC-) -> PE) (UP): < 3,8 kV < 4,5 kV
Zulassungen: KEMA,UL
Artikeleigenschaften
Zolltarif-Nr.
85354000
Ursprungs-Land
CN
WEEE-Land
DE
WEEE-Nummer
11890845
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Polzahl
2
Blitzstoßstrom (10/350 µs)
12,5 kA
Max. PV-Spannung
1200 V
Schutzpegel (DC+ - DC-)
3,8 kV
Schutzpegel (DC+/DC- - PE)
3,8 kV
Montageart
Hutschiene TH35

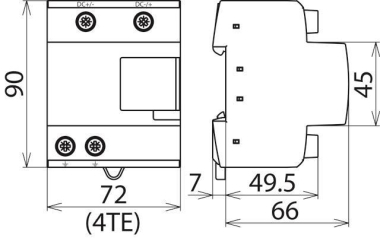

Baugröße
4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
25 qmm
Fernsignalisierung
Signalisierung am Gerät
optisch
Prüfklasse
Typ 1 und 2
Integrierte Vorsicherung
Energetisch koordinierte Schutzwirkung zum Endgerät

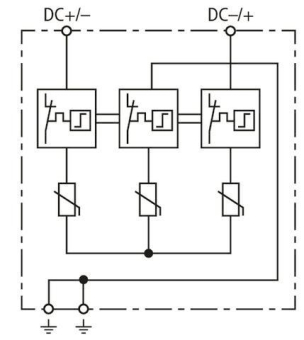

Spannungsschaltende Funkenstreckentechnologie
Überstromgeschützter Spannungsabgriff
Schutzart (IP)
IP20
