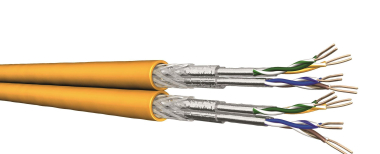

UC1500 HS22 Installationskabel Cat.7 SS22 S/FTP 4P LSHF
Einsatzgebiete:
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T; IEEE 802.5
ISDN; TPDDI; ATM; CATV; Breitband-Video
Power over Ethernet (PoE)/PoE+
Geltende Normen:
EN 50173-1; EN50288-9-1
ISO/IEC 11801; IEEE 802.3af
IEC 61156-5
Flammwidrigkeit:
LSHF(FRNC): IEC 60332-1; IEC 60754-2; IEC 61034
EN 50399 Class Dca S2 d1 a1
Kabelaufbau:
Leiter: Cu-Draht, blank Ø (AWG 22/1)
Isolierung: Foam-Skin Polyethylen, Ø 1,5 mm
Verseilung: 2 Adern zum Paar
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele: 4 Paare (PiMF) zur Seele
Gesamtabschirmung: Cu-Geflecht verzinnt
Schutzmantel: Halogenes, flammwidriges Mantelmaterial; LSHF-FR, melongelb RAL 1028
Duplex-Bauform mit Trennsteg
Mechanische Eigenschaften:
Biegeradien:
ohne Zugbelastung 4 x D
mit Zugbelastung 8 x D
Betriebstemperaturbereich:
ruhend/bewegt -20 °C bis +60 °C/0 °C bis +50 °C
Elektrische Eigenschaften bei 20 °C:±5 °C
Schleifenwiderstand: ≤ 128 ω/km
Widerstandsunsymmetrie ≤ 2 %
Isolationswiderstand (500 V): 5000 Mω*km
Kapazität bei 800 Hz: Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde): ≤ 1500 pF/km
Mittlerer Wellenwiderstand 100 MHz: 100±5 ω
Relative Ausbreitungsgeschwindigkeit: ca. 79 %
Signallaufzeit: ≤ 450 ns/100 m
Laufzeitunterschied: ≤ 15 ns/100 m
Prüfspannung (DC, 1 min)
Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz: ≤ 12 mω/m Grade 2
bei 10 MHz: ≤ 10 mω/m Grade 2
bei 30 MHz: ≤ 30 mω/m Grade 2
Kopplungsdämpfung: 80 dB Type 2
Trennklasse "d"
