LWL-Anschlusskabel Simplex- und Duplexkabel
für Patchcords, Verbindungsleitungen und Pigtails
Die Kabel sind verfügbar mit 900 µm Volladern, Aramid als Zugentlastung und einem LSHF-Außenmantel. Die Kabel sind auch bestens als Verbindungsleitungen im Innenbereich von FTTH-Systemen geeignet. Die Kabel sind halogenfrei und raucharm und entsprechen der Brandfortleitungsbestimmung gemäß IEC 60332-3-24. Die Simplex- und Duplexkabel gibt es in 2 Ausführungen. Mit Draka's leicht absetzbarer ES9 Vollader für allgemeine Anwendung. Die ES9 ist ideal geeignet für feldkonfektionierbare Stecker. Mit Drakas LS9 Kompaktader für Anwendungen, bei denen das Absetzen von längeren Strecken bis zum Primär-Coating notwendig ist. Die LS9 Kompaktader kann bis zu einer Länge von einem Meter zum Primär-Coating abgesetzt werden und ist bestens für Pigtails geeignet. Exemplarisch stellen wir ein Simplex- und ein Duplexkabel mit Trennsteg vor. Flache und runde Duplexkabel sind ebenfalls erhältlich; die Abmessungen reichen von 1,2 bis 3,0 mm.

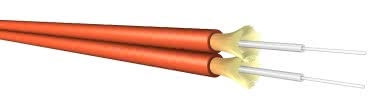

Simplex- und Duplexkabel UCFIBRE I S LSHF-FR ES9 2.0 J-V(ZN)H 1/2
Anwendungsgebiete
Patchcords und Verbindungsleitungen, besonders solche für Stecker kleiner Bauart und einem Ferulendurchmesser von 1,25 mm wie die LC-Stecker.
Kabelaufbau
Die Kabel bestehen aus 1 oder 2 ES9 trockenen Volladern, Aramid als Zugentlastung und einem FireResTM-Außenmantel
Eigenschaften
Anzahl der Fasern 1 2
Kabeldurchmesser 2,0 mm 2,0x4,2 mm
Gewicht (kg/km) 4,5 9,0
Installations-Zugfestigkeit 240 N
Kleinster Biegeradius 7,5 mm 7,5 mm
Druckfestigkeit 2000 N
Betriebstemperaturbereich -40 bis +70 °C
Fasertyp: 2 SM7 B
EAN-Nr.: 8717511449229
