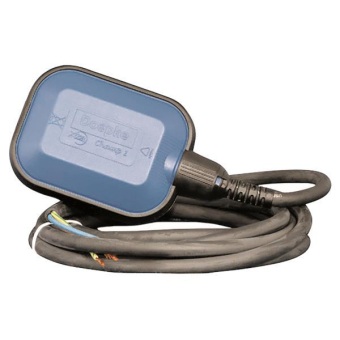

Champ 1 GS-F 10 m
für Pumpen zum Füllen
Funktion
Schwimmerschalter sind Schaltvorrichtungen, die der Grenzstanderfassung von Flüssigkeiten dienen. Die Geräte lösen bei zuvor definierten Füllständen Schaltbefehle aus und sind somit in der Lage, füllstandsabhängig z. B. Füllungs- und Entleerungspumpen zu steuern oder bei bestimmten Flüssigkeitsständen Alarm auszulösen. Die Geräte der Baureihe Champ sind wahlweise mit einem Schließer oder Wechslerkontakt ausgestattet und können dadurch bis zu zwei verschiedene Grenzstände überwachen. Bei steigendem oder sinkendem Füllstand im Behälter ändert sich die Lage des Schwimmers, sodass sich bei einem definierbaren Füllstand die Kontakte öffnen oder schließen. Durch ein optional erhältliches, verschiebbares Gewicht am Schwimmerkabel lässt sich für jeden Flüssigkeitsstand eine entsprechende Schwimmerlage einstellen. Die Schalthysterese z. B. zwischen "Pumpe ein" und "Pumpe aus" ist dabei fest eingestellt. Der Schaltkontakt ist in ein robustes und schlagfestes Kunststoffgehäuse eingebaut. Der Schwimmer bildet mit dem Anschlusskabel eine hermetisch dichte Einheit. Die Ausführung "F" dieser Schalter hat die Funktion "Füllen". Die Zuleitung der Geräte der Variante "GS" ist aus Gummi und beinhaltet den Schutzleiter (PE). Geräte der Standardvariante eignen sich für die Verwendung in nicht aggressiven Flüssigkeiten, z. B. in Wasserbehältern.
Eigenschaften
hohe Schaltsicherheit durch verschleißarme Kugelführung, einfache Einstellung der Schwimmerlage über optional erhältliches
Gegengewicht, Gehäusematerial aus nichttoxischem PP, hochflexible Neopren-Anschlussleitung
Einsatzgebiete
Die wichtigsten Anwendungsgebiete sind Pumpen und Drainageanlagen, Abwässer oder chemische Industrie und überall dort, wo eine
zuverlässige Grenzstanderfassung von Flüssigkeiten gefordert wird.
Hinweise
nicht für DC- und Kleinspannung geeignet, nicht für den Einsatz im Trinkwasser geeignet
Zubehör
Gegengewichte GGW
Technische Daten:
Baureihe: Champ 1
Anzahl Schließer, Öffner, Wechsler: 1|0|0
min. Schaltwinkel: 45 °
max. Schaltwinkel: 45 °
keine Beeinflussung durch: Essigsäure, Meerwasser, Seifenlösung 5 %, Wasser
niedrige Beeinflussung durch: Phosphorsäure 85 %, Äthylalkohol, Methylalkohol, Phenol, Glukose, Ammoniumnitrat, Zinksulfat
hohe Beeinflussung durch: Salzsäure 38 %, Schwefelsäure 98 %, Salpetersäure 50 %, Benzin, Benzol, Chloroform, Natriumhypochlorit, Mineralöl, Natriumhydroxid, Trichloräthylen, Xylen, Vaseline
Betriebsspannung (AC): 230 V (207 V ... 253 V)
Betriebsfrequenz: 50 Hz, 60 Hz Laststromkreis
Ausführung: Schaltkontakt
Bemessungsspannung (AC): 250 V
Bemessungsstrom (AC): 10 A
Kabeltyp: H07RN-F 3G1
Anschlusskabel: 10 m
Lagertemperatur: -20 °C ... 80 °C
Umgebungstemperatur: max. 50 °C
Gehäuseart: geschlossen
Gehäusematerial: nicht-toxisches PP
Schutzart: IP68
plombierbar: nein
Breite: 105 mm / Höhe: 81 mm / Tiefe: 42 mm
