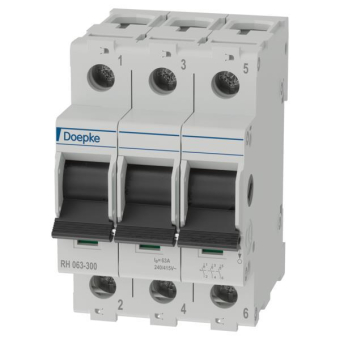

RH 063-300
modulare Schalter zur Netztrennung von Anlagenteilen

Funktion
Lasttrenn- bzw. Hauptschalter sind in der Lage, elektrische Apparate oder auch Anlagenteile zu Wartungsarbeiten vollständig und allpolig, auch unter Last oder Überlast, vom Netz zu trennen. Für die sichere Trennung sind die Trennstrecken von Pol zu Pol, aber auch von Eingang zu Ausgang, maßgebend. Hauptschalter sind zu diesem Zweck in einigen EVU-Gebieten durch die technischen Anschlussbedingungen (TAB) vorgeschrieben. Die Geräte der Baureihe RH sind modulare Hauptlastschalter mit Trennfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ermöglicht den Einsatz einer Schaltsperre und entspricht den internationalen Bauvorschriften. Die Geräte der Baureihe RH sind Hauptlastschalter mit Trennerfunktion und zeichnen sich durch eine hohe Verschleißfestigkeit der Kontakte aus. Die Ausführung ist entsprechend EN 60947-3, VDE 0632-101 und EN 60669-1 (RH 063).

Eigenschaften
modularer Aufbau, hohe Kurzschlussfestigkeit und hohes Schaltvermögen, beidseitige Doppelstockklemmen für großen Leiterquerschnitt u. Sammelschiene, Schaltstellungsanzeige, Sprungschaltfunktion beim Einschalten, entspricht der internationalen Gerätebauvorschrift
EN 60947-3,

Montageart
Schnellbefestigung auf Tragschiene, Einbaulage beliebig

Einsatzgebiete
Die Geräte der Baureihe RH sind universell einsetzbar, zum Beispiel in der Industrie- und Gebäudetechnik oder in der Hausinstallation.

Hinweise
Die Bezeichnung der Geräte der Baureihe RH beinhaltet sowohl den Bemessungsstrom (erstes Zahlenpaar), als auch die Kontaktausführung (letztes Zahlenpaar), die in der Reihenfolge Öffner, Schließer und Wechsler aufgeführt wird. Somit hat ein "RH 063-300" z. B. einen Bemessungsstrom von 63 A, drei Schließer-, aber keine Öffner- bzw. Wechslerkontakte.

Zubehör
RHSS, RH-KA

Technische Daten
Baureihe: RH 300
Handhabung: Komplettgerät im Gehäuse Laststromkreis
Ausführung: Lasttrennkontakt
Polzahl (gesamt): 3
Bemessungsspannung (AC): 240 V, 415 V
Bemessungsstrom (AC): 63 A
Bemessungskurzschlussstrom: 12,5 kA
Bemessungsisolationsspannung: 690 V
Bemessungsstoßspannungsfestigkeit: 6 kV
