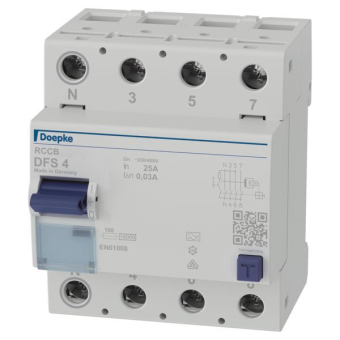

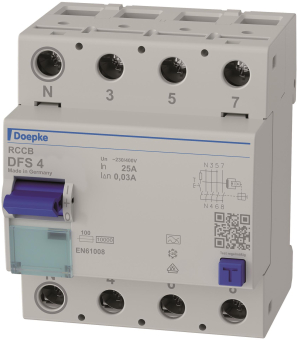

Fehlerstromschutzschalter DFS 4 A
sensitiv für Fehlerströme Typ A
Funktion:
Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Realisierung der Schutzmaßnahme ·Schutz durch automatische Abschaltung der Stromversorgung“ gemäß den Anforderungen der VDE 0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften.
Eigenschaften:
· 4 polig
· Großes Typenspektrum mit
– Bemessungsströmen von 16 A bis 125 A
– Bemessungsfehlerströmen 0,03 A bis 0,5 A
· Netz- und hilfsspannungsunabhängige Auslösung
· Sensitiv für Wechsel- u. pulsierende Gleichfehlerströme (Typ A)
· Hohe Kurzschlussfestigkeit
· Beidseitige Doppelstockklemmen für großen Leiterquerschnitt u. Sammelschiene
· Schaltstellungsanzeige
· Sichtfenster für Beschriftungsetiketten
· Multifunktionsschaltknebel mit drei Funktionen:
– Ein (Position oben)
– Aus (Position unten)
– Anzeige ·Ausgelöst“ (Mittelstellung), löst der DFS 4 A durch einen Fehler aus, bleibt der Schaltknebel in der Mitte stehen.
Montageart:
· Schnellbefestigung auf Hutschiene nach EN 50022 in jede handelsübliche Verteilung
· Einbaulage beliebig
Einsatzgebiete:
Stromversorgungen von Wohn- u. Zweckgebäuden sowie Industrieanlagen mit TN-S und TN-C-S-Netzen. In IT-Netzen können RCCBs der Baureihe DFS 4 A zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden.
Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen = 50 Hz verursachen können.
Zubehör:
· DHi Hilfsschalter
· DFA Fernantrieb (zum Fernauslösen, Ein- und Ausschalten)
· KA-DFS 4 Klemmabdeckung, plombierbar
· Etikettenbogen
· Kostenlose Etiketten-Software
Fehlerstromschutzschalter DFS 4 A
sensitiv für Fehlerstromströme Typ A
Netzspannungsunabhängiger Fehlerstromschutzschalter (RCCB) zur Realisierung der Schutzmaßnahme "Schutz durch automatische Abschaltung der Stromversorgung" gemäß den Anforderungen der VDE 0100 Teil 410 und entsprechenden internationalen Errichtungsvorschiften.
Bemessungsfehlerstrom: 0,03 A
Nennstrom: 25 A
