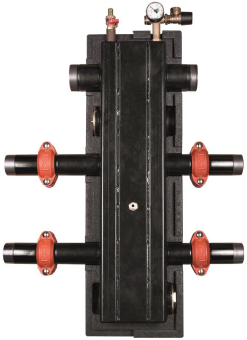

DIMPL Doppelt Differenzdruckloser DDV 50

Verteiler 364240

Artikel
3530023
Lieferanten Typ
DDV 50
Lieferanten Artikel
364240

Beschreibung

Kombinierbare Baugruppe zum montagefreundlichen Anschluss von Wärmepumpe, Pufferspeicher und Heizsystem. Bestehend aus einem 3-Kammer Verteilerbalken mit Prüf- und Wartungsöffnung für Einsteckrückschlagklappen (Bypass), Anschlüsse für jeweils einen Heiz- u. Erzeugerkreis 2"AG , Anschluss Pufferspeicher 2½"AG, Sicherheitsbaugruppe mit Manometer 4 bar und Sicherheitsventil ¾", Füll- und Entleerungshahn und Anschlussmöglichkeit für ein Ausdehnungsgefäß. Lieferung inkl. Dämmschalen, 4 Victaulic-Kupplungen (auf Abgang 2"AG für den Erzeuger- und Heizkreis) und Wandmontageset. Empfohlen zum Anschluss einer Wärmepumpe mit einem Heizwasserdurchfluss bis 7,5 m3/h und bei Einspeisung von Fremdenergie (z.B. Holz / Solar) in den Reihenpufferspeicher (siehe Projektierungsunterlagen). Zur Reduzierung der Pumpenlaufzeiten kann die Zusatzumwälzpumpe nur mit dem Verdichter betrieben werden. In diesem Fall ist der im Lieferumfang enthaltene Rücklauffühler in die vorhandene Tauchhülse einzubauen und anzuschließen. Durch die hydraulische Entkopplung benötigt der Verbraucherkreis eine separate Umwälzpumpe (Pumpe und Pumpenkugelhähne nicht im Lieferumfang).

Artikeleigenschaften

Zolltarif-Nr.
73079980
Ursprungs-Land
DE
Material Mantel
Stahl
Werkstoff Armaturen
Stahl
Werkstoff Verrohrung
Stahl
Primärer Anschluss
Außengewinde (metrisch)
Nenndurchmesser primär
DN 50
Sekundärer Anschluss
Außengewinde (metrisch)
Nenndurchmesser sekundär
DN 50
Max. Arbeitsdruck
6 bar
Mediumtemperatur
5 - 95 °C
Geeignet für Kühlen
Geeignet für Heizung
Geeignet für Glykol
Geeignet für Ethanol
Ausführung
sonstige
Mit Passstück für Wärmezähler
Mit Wärmezähler
Eingebaute Zirkulationspumpe
Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009)
Mit Manometer
Mit Regelventil
Mit Absperrventil
Mit Rückschlagklappe
Mit Sicherheitsventil
Mit Thermometer
Auslaufhahn
Mit Servomotor
Geeignet für Servomotoren
Mit Dreiwegeventil
Mit Pumpenkugelhahn
Mit Anschluss Temperaturfühler
Mit Anschluss Ausdehnungsgefäß
Mit automatischer Entlüftung
Wandaufstellung
Mit Wandbefestigungsbügel
Mit Füßen
Mit Differenzdruckregler
Strömungsrichtung
einstellbar
Mit Wärmedämmung
Heizkreisregler erweiterbar
Verteilerbalken erweiterbar
Wärmeübertrager erweiterbar
Breite
958 mm
Höhe
425 mm
Tiefe
362 mm
