DEHN Kombi-Abl.-Modul BXTUML2BDS0-180
BLITZDUCTOR XTU 920249
.jpg){kind=icon}
Artikel
3218874
Lieferanten Typ
BXTU ML2 BD S 0-180
Lieferanten Artikel
920249
Beschreibung

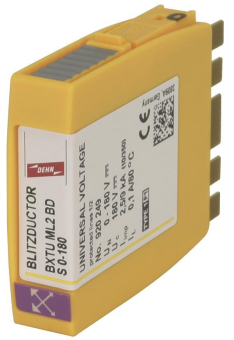

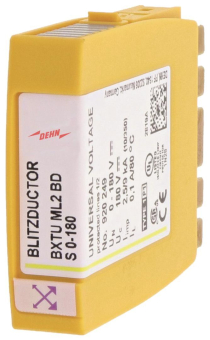

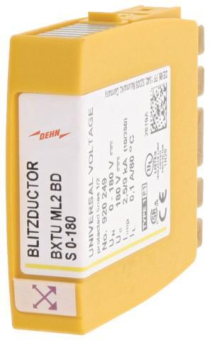

BXTU ML2 BD S 0-180 platzsparendes Kombi-Ableiter-Modul

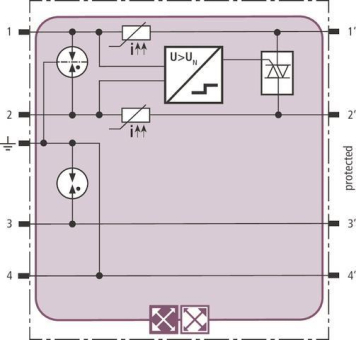

Platzsparendes Kombi-Ableiter-Modul mit actiVsense-Technologie und LifeCheck zum Schutz von 1 Doppelader symmetrischer Schnittstellen mit galvanischer Trennung mit wahlweise direkter oder indirekter Schirmerdung.
Ableiterklasse TYPE 1 P1
Höchste Dauerspannung DC (Uc) 180 V
Zulässige überlagerte Signalspannung (USignal) ≤ +/- 5 V
Grenzfrequenz Ad-Ad (USignal, symmetrisch 100 Ohm) (fG) 50 MHz
Nennstrom bei 80 °C (entspricht max. Kurzschlussstrom) (lL) 100 mA
D1 Blitzstoßstrom (10/350 µs) gesamt (limp) 9 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (ln) 20 kA
Serienimpedanz pro Ader ≤ 10 Ohm; typisch 7,5 Ohm
Zulassungen CSA, UL, EAC, SIL
Artikeleigenschaften
Zolltarif-Nr.
85363010
Reach
2024-05-21 - Ja
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
11890845
Nennspannung DC
0.0 - 180.0 V
Höchste Dauerspannung AC
127 V
Höchste Dauerspannung DC
180 V
Blitzstoßstrom (10/350 µs)
9 kA
Nennableitstoßstrom (8/20)
20 kA
Nennlaststrom
0,1 A
Frequenz
0.0 - 400.0 MHz
Grenzfrequenz
50 MHz
Montageart
auf Basiselement
Ableiterüberwachung
Mit Fernmeldekontakt
Explosionsgeprüfte Ausführung
Trennmöglichkeit des Signalkreises
Anzahl der Leiter (ohne Erde)
2
Erdung über
sonstige
Baubreite
12 mm
Schutzart (IP)
IP20
