DEHNguard^® YPV SCI...-kompakt Mehrpoliger Überspannungs-Ableiter
mit dreistufiger Gleichstrom-Schaltvorrichtung für PV-Anlagen bis 1000 V
Mehrpoliger Überspannungs-Ableiter mit dreistufiger Gleichstrom-Schaltvorrichtung für PV-Anlagen bis 1000 V.
Zum Einsatz im Blitz-Schutzzonen-Konzept an Schnittstellen 0_B–1 und höher.
Ableiter Typ 2 nach EN 50539-11
· Verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen
· Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen
· Bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
· Ausführungen bis maximale PV-Spannungen 600 V und 1000 V
· Geprüft nach EN 50539-11
· Einsetzbar in PV-Systemen gemäß IEC 60364-7-712
· Kurzschlussfestigkeit I_SCPV: 200 A

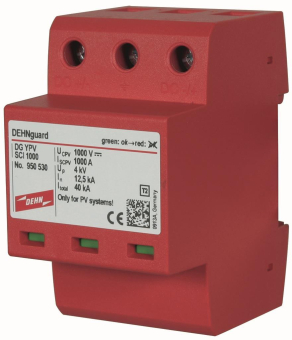

DEHNguard^® YPV SCI 1000 (FM)
Mehrpoliger Überspannungs-Ableiter Typ 2 mit 3-stufiger Gleichspannungs-Schaltvorrichtung für PV-Anlagen
· Verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen
· Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung verhindert Brandschäden infolge DC-Schaltlichtbögen (patentiertes SCI-Prinzip)
· Vorsicherungsfrei einsetzbar bis I_SCPV = 200 A DC

Technische Daten
Maximale PV-Spannung (U_CPV): ≤ 1000 V
Kurzschlussfestigkeit (I_SCPV): 200 A
Gesamtableitstoßstrom (8/20) (I_total): 40 kA
Nennableitstoßstrom (8/20) ((DC+/DC-), PE) (I_n): 12,5 kA
Maximaler Ableitstoßstrom (8/20) ((DC+/DC-), PE) (I_max): 25 kA
Betriebstemperaturbereich (T_u): -40 °C...+80 °C
Funktions-/Defektanzeige: grün/rot
Anzahl der Ports: 1
Einbaumaße: 3 TE, DIN 43880
Spannung Uc: ≤1000 V
Ableitstoßstrom: 40 kA
