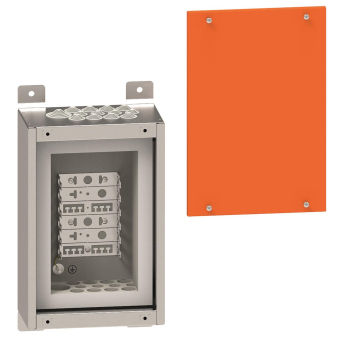

Brandschutzgehäuse BSG30B
Gehäusetyp: mit Montagewanne
Max. Einbau LSA-BR2: 60 DA
1-reihige Bestückung mit LSA-Modulen möglich
Kabeleinführung mit Hilfe von Stufennippeln:
Oben: 1 x M40 u. 8 x M25 u. 4 x M20
Unten: 1 x M40 u. 8 x M25 u. 4 x M20
Abmessungen außen (BxHxT): 240x363/440*x131 mm *einschließlich Befestigungsflansch
Abmessungen innen (BxHxT): 153x253x85 mm
Kupferleiterquerschnitt des größten Einzelkabels: max. 112 mm²
Kupferquerschnitt als Gesamtquerschnitt aller zugeführten Kabel: max. 220 mm²
Gehäuse für Aufputzmontage aus verzinktem Stahlblech
Auskleidung mit Brandschutzbauplatten bzw. Intumeszenzmaterial an den Kabeleinführungen
Geeignet für alle handelsüblichen E30-Kabel
Bauaufsichtliche Zulassung durch das DIBt Berlin Nr.: Z-86.1-90
