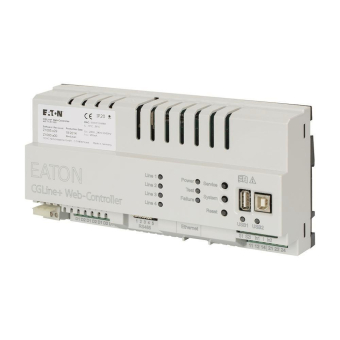

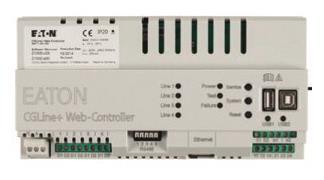

Automatisches Prüf- und Steuerungssystem gem. DIN EN 62034 für bis zu 800 CGLine+ Einzelbatterieleuchten, aufteilbar in 4 Stränge mit jeweils 200 Leuchten (oder 2 Stränge mit jeweils 400 Leuchten). Für Sicherheitsbeleuchtungsinstallationen gem. DIN EN 50172, DIN V VDE V 0108-100 und DIN VDE 0100-560. Ein integrierter Web-Server ermöglicht eine komfortable Visualisierung, Steuerung und Überwachung aller angeschlossenen CGLine+ Leuchten von einem beliebigen Arbeitsplatz-PC im Intranet mit einem handelsüblichen Web-Browser ohne weitere spezielle Software. Die Übermittlung sämtlicher Daten und Befehle, von den Leuchten zum CGLine+ Web-Controller erfolgt über eine nicht geschirmte 2-adrige Busleitung (z.B. J-Y(ST)Y 2 x 2 x 0,8), verlegbar in freier Topologie, ohne Busabschlusswiderstände. Im CGLine+ System müssen die Leuchten nicht manuell adressiert werden. Werkseitig erhalten alle CGLine+ Leuchten bereits eine unverwechselbare Adresse, eine 6-stellige ID-Nummer im HEX-Code. Anhand dieser erfolgt bei der Inbetriebnahme eine automatische Erkennung aller angeschlossenen Leuchten am Controller. Zusätzlich kann jeder einzelnen Leuchte bei der Konfiguration eine numerische Kurzadresse und ein individueller Name zugeordnet werden (bis zu 20 Zeichen). So ist es möglich, diese Kennzeichnung zum Beispiel als Ortsbezeichnung zu verwenden. Die installierten CGLine+ Leuchten können physikalisch auf 4 Stränge aufgeteilt werden. Zusätzlich können die Leuchten logisch in bis zu 8 Zonen je Strang frei zugeordnet werden. Zonen können Bereiche sein, in denen die Leuchten räumlich zusammengefasst werden sollen, z.B. in einer Etage, in einem Bereich oder nur für einen Raum. Bei Verwendung von nur 2 Strängen ist eine Aufteilung in bis zu 16 Zonen pro Strang möglich. Funktions- und Betriebsdauertests werden automatisch vom CGLine+ Web-Controller aus gestartet. Hierzu können die Leuchten in bis zu 8 verschiedene Testgruppen aufgeteilt werden, um z.B. an nebeneinander installierten Leuchten nicht zum selben Zeitpunkt einen Betriebsdauertest zu starten. Der Zeitraum zwischen den Tests ist frei einstellbar. Ebenso ist ein manueller Start / Abbruch eines Funktions- oder Betriebsdauertests möglich. Bezogen auf alle Leuchten, eines Stranges, einer Zone oder nur für eine einzelne Leuchte. Die Kommunikation zwischen Controller und jeder einzelnen Leuchte wird zyklisch überwacht. Bei einer evtl. Busleitungsunterbrechung sorgt die zusätzlich integrierte Testfunktion in jeder CGLine+ Leuchte dafür, dass auch in diesem Fall die vorgeschriebenen Tests automatische durchgeführt und vor Ort an der Leuchte angezeigt werden. Alle Ergebnisse der Tests werden in einem elektronischen Prüfbuch für mindestens 4 Jahre abgespeichert. Dieses kann direkt über den Web-Browser eingesehen werden. Um weitere Auswertungen des Prüfbuches durchzuführen, kann das Prüfbuch direkt am Controller auf einen handelsüblichen USB-Stick gespeichert und mittels der CGLine+ PC-Software komfortabel an einem PC analysiert werden. Der integrierte Mail-Client versendet automatisch an bis zu 10 E-Mail Empfänger eine Mailbenachrichtigung mit Quittierfunktion für zuordnungsbare Ereignisse. Hierbei sind die 10 E-Mail-Adressen in 2 Mail-Empfängergruppen aufgeteilt, um eine Eskalation-Hierarchie zu erstellen. Eine im Web-Server integrierte Grundrissprogrammierung erlaubt es, die Leuchten übersichtlich im Web-Browser auf einem Gebäudegrundrissplan darzustellen. Es können pro Controller bis zu 30 Grundrissbilder geladen werden. Die Leuchten werden farblich mit ihrem Status im Grundriss dargestellt. Bei Berührung einer Leuchte mit dem Mauszeiger öffnet sich ein Statusfenster mit weiteren Informationen zur Leuchte. Ein integriertes Menü stellt alle im Intranet befindlichen CGLine+ Web-Controller übersichtlich auf einer Seite dar, und zeigt den aktuellen Status je Zone an. Die integrierte Hyperlinkfunktion vereinfacht die Navigation zu den verschiedenen WEB-Servern. Die Bedienung des Controllers ist passwortgeschützt, wobei zwischen Zugangsberechtigungen Benutzer und Administrator unterschieden wird. Weiterhin kann für alle Leuchten, eines Stranges, einer Zone oder nur für eine einzelne Leuchte in Betriebsruhezeiten die Notlichtfunktion blockiert werden (Dauerlichtleuchten sind ausgeschaltet und in bei einem Netzausfall schalten die Leuchten nicht auf Batteriebetrieb um). Außerdem können Leuchten, die im Normalbetrieb auf Dauerlicht geschaltet sind, aus der Ferne ausgeschaltet werden, wobei bei einem Netzausfall diese Leuchten automatisch auf Batteriebetrieb eingeschaltet werden. Auf einfache Weise kann der CGLine+ Web-Controller über die separat erhältliche CGLine+ PC-Software bequem konfiguriert werden. Bis zu 32 Controller mit je 800 Leuchten können über die optional erhältliche CGVision Visualisierung- und Überwachungssoftware zentral kontrolliert werden. In Summe sind somit bis zu 25.600 CGLine+ Einzelbatterieleuchten uneingeschränkt überwachbar. Der CGLine+ Web-Controller verfügt über 3 digitale Eingänge, davon sind 2 frei programmierbar und ein Eingang als Blockiereingang für alle Leuchten ausgeführt. Eine Ruhestromüberwachung (Differential-Schleifenüberwachung) im Blockiereingang erkennt zuverlässig einen Kurzschluss bzw. eine Unterbrechung und versetzt alle Leuchten in den Normalbetrieb. Ferner verfügt der CGLine+ Web-Controller über 2 frei zuordnungsbare Relaisausgänge (Wechselkontakt), um z.B. Störmeldungen an eine übergeordnete GLT weiterzuleiten. Technische Daten: Versorgungsspannung: 230V AC, 50/60 Hz, Leistungsaufnahme: Länge: 214 mm Breite: 109,8 mm Höhe: 60,1 mm Geeignet für 482,6 mm (19 Zoll)-Einbau: Nein
