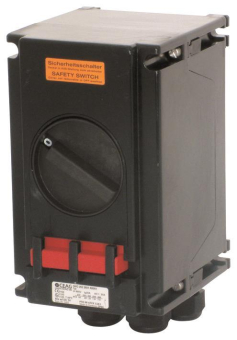

CEAG Ex-Si.schalter GHG2622601R0005
20 A Standard für Zone 1/21, GHG 262
Artikel
953479
Lieferanten Typ
GHG2622601R0005
Lieferanten Artikel
GHG2622601R0005
Beschreibung
Ex-Sicherheitsschalter Standard 20 A für Zone 1/21, 6-polig, Hilfskontakt: 1S+1Ö, Leitungseinführungen: 4 x M25, Polyamid, Leitungseinfürungen/Gehäusebohrungen: 4 x Leitungseinführung M25 für Ø 8 mm - 17 mm, Gehäusematerial: Glasfaserverstärkter Polyester, Bemessungsspannung: bis max. 690 V, Frequenz: 50 - 60 Hz, Bemessungsstrom: max. 20 A, Kennzeichnung nach 94/9/EG: Ex II 2 G Ex ed ia IIC T6 / Ex II 2 D Ex tD A21 IP66 T80 °C, EG-Baumusterprüfbescheinigung: PTB 99 ATEX 1161, Zulässige Umgebungstemperatur: -20 °C bis 40 °C, Abmessungen (L x B x H): 225 x 140 x 156 mm, Gewicht: 2.5 kg, Schutzklasse: I, Schutzart nach EN 60529: IP66, Anschlussklemmen Hauptkontakt: 2 x 4 qmm,
Artikeleigenschaften
Zolltarif-Nr.
85365080
Ursprungs-Land
DE
WEEE-Land
DE
WEEE-Nummer
69860126
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Max. Bemessungsbetriebsspannung Ue bei AC
690 V
Bemessungsbetriebsspannung
110 - 690 V
Bemessungsdauerstrom Iu
20 A
Bemessungsdauerstrom bei AC-21, 400 V
20 A
Bemessungsbetriebsleistung bei AC-3, 400 V
8 kW
Bemessungskurzzeitstromfestigkeit Icw
1,7 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
8 kW
Schaltleistung bei 400 V
8 kW
Bedingter Bemessungskurzschlussstrom Iq
35 kA
Polzahl
6
Anzahl der Hilfskontakte als Öffner
1
Anzahl der Hilfskontakte als Schließer
1
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Geeignet für Zwischenbau
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
Drehknopf
Verriegelbar
Anschlussart Hauptstromkreis
Schraubanschluss
Schutzart (IP), frontseitig
IP66
