BENNING EV 3-2

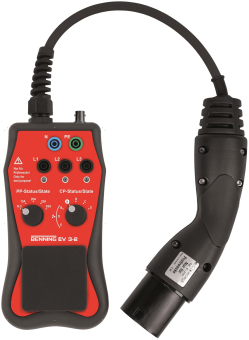

Messadapter für E-Ladestationen der Betriebsart 3 mit Typ-2-Stecker
Messadapter mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen.
BENNING EV 3-2 ist ein Messadapter speziell für die Prüfung von E-Ladestationen in Kombination mit einem geeigneten Installationsprüfgerät.
· Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
· Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
· Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
· Control Pilot (CP) simuliert den Fahrzeugstatus A, B,C, D und E (Kurzschluss zwischen CP-PE)
· BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
· Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)
Anwendung:
Der Messadapter BENNING EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 130 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100?600 (IEC 60364?6) und DIN VDE 0105?100 (EN 50110) durchzuführen.
BENNING EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851?1 (VDE 0122?1) der Ladebetriebsart ?Mode 3? vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.
BENNING EV 3-2 stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.
Leistungsmerkmale:
· Anzeige der Phasenspannungen über LEDs
· Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel
Fahrzeugsimulation (CP):
Gemäß IEC 61851 werden die Zustände per Drehwahlschalter simuliert.
· Zustand A: kein Fahrzeug angeschlossen
· Zustand B: Fahrzeug angeschlossen, nicht ladebereit
· Zustand C: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs nicht gefordert
· Zustand D: Fahrzeug angeschlossen, ladebereit, Belüftung des Ladebereichs gefordert
· Zustand E: Fehler, Kurzschluss CP-PE über Diode
