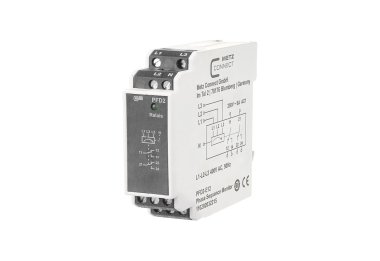

Phasenüberwachung PFD2-E12

Das Überwachungsrelais PFD2-E12 dient zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes gelegt. Nur bei richtiger Phasenfolge L1-L2-L3 (Drehsinn rechts) des Drehstromnetzes geht das Schaltglied in Wirkstellung und gibt damit den Strompfad des Motorschalters frei. Hierbei leuchtet eine grüne LED am Gerät auf. Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück. Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das PFD2-E12 ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o. a.) mit N verbunden sind.

Merkmale
· Überwachung der Phasenfolge
· Überwachung auf Phasenausfall
· LED-Anzeige

· Betriebsspannung U_N 400 V AC
· Ansprechverzögerung 5 s
· Ausgangskontakt 2 Wechsler
· Schaltspannung max. 250 V
· Dauerstrom max. 6 A
· Mechanische Lebensdauer 1x10⁷ Schaltspiele
· Elektrische Lebensdauer 1x10⁵ Schaltspiele
· Abmessungen BxHxT 22,5x75x100 mm
· Betriebstemperaturbereich -10 °C...+60 °C
· Lagertemperaturbereich -20 °C...+70 °C
