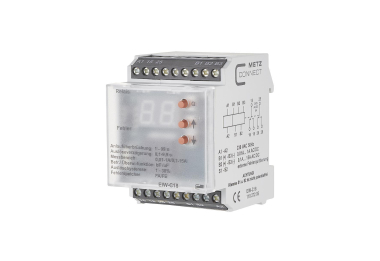

Stromüberwachungsrelais EIW-C18-230V

Überwachung von Gleich- oder Wechselspannungen in spannungsführenden Anlagen. Es wird ein Über- oder Unterschreiten der eingestellten Werte angezeigt und ein Schaltvorgang ausgelöst. Die integrierte 7-Segment-Anzeige informiert über die Fehlerursachen. Über eine manuelle Eingabe am Gerät lassen sich die zu messende Stromart (AC oder DC), ein oberer und ein unterer Schwellwert, die Ansprechverzögerung sowie der Fehlerspeicher (ein oder aus) einstellen. Die zwei Strommessbereiche sind über die Anschlussklemmen wählbar. Eine Fehlerquittierung kann direkt am Gerät sowie über einen externen Kontakt erfolgen.

Varianten:
230 V AC oder 24 V AC

Betriebsspannung 230 V AC, 50 Hz
Betriebsspannung 24 V AC
Stromaufnahme max. 15 mA
Strommesseingang B1 - B3 0,01 A bis 1 A
Strommesseingang B2 - B3 0,1 A bis 15 A
Ansprechverzögerung 0,1 s bis 9,9 s, einstellbar
Ausgang 2 Wechsler
Ausgang/Schaltspannung max. 250 V AC/DC
Ausgang/Dauerstrom max. 8 A
Mechanische Lebensdauer 3x10⁷ Schaltspiele
Elektrische Lebensdauer 1x10⁵ Schaltspiele
Anzeige/Fehler 2x 7-Segment-Anzeige
Anzeige LED grün, rot
Abmessungen (BxHxT) 50x68x65 mm
Gewicht 200 g
?Betriebs-/Lagertemperaturbereich -5 °C bis +55 °C/-20 °C bis +70 °C
Schutzart Gehäuse/Klemmen IP40/IP20
