Beschreibung
E-DAT modul System
Zur Aufnahme von DIN Anschlussdosen mit UP- und EK-Tragrahmen in E-DAT subway Gerätebecher GB2 und GB3.
Der Geräteträger ist die optimale Ergänzung zu unserem E-DAT subway System. Er ermöglicht den Einbau verschiedener DIN Anschlussdosen in die E-DAT subway Gerätebecher.
Es können verschiedene Multimedia Anschlussdosen wie
z. B. TAE-, UAE-, Koax-, SAT-TV-, SUB-D-Anschlussdosen eingesetzt werden.

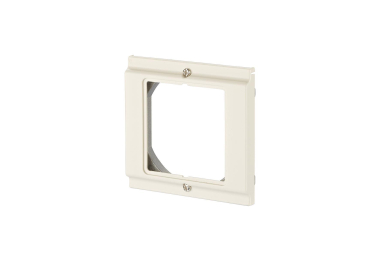

Der Geräteträger besteht aus zwei Teilen, einem Geräteträgerrahmen aus stabilem Zinkdruckguss, welcher in dem E-DAT subway Gerätebecher eingerastet wird und einem Abdeckrahmen in dem die Anschlussdose mit dem Zentralstück befestigt wird.
Bei einem GB2-Gerätebecher können entweder zwei DIN Geräteträger eingebaut werden, oder ein DIN Geräteträger mit einem 3-fach Modulträger.
Bei einem GB3- Gerätebecher können entweder zwei DIN Geräteträger und ein 3-fach Modulträger eingebaut werden, oder ein DIN Geräteträger und zwei 3-fach Modulträger.
