Beschreibung

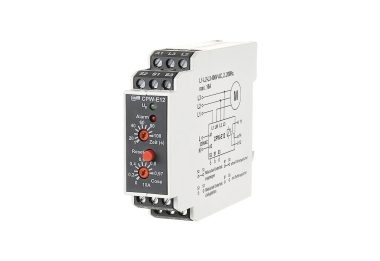

cosPhi-Wächter CPW-E12
Der cosPhi-Wächter wird zur Erkennung einer Unterlast verwendet. Der Ansprechwert und die Ansprechzeit sind einstellbar. Er ist auch in Verbindung mit einem Frequenzumrichter einsetzbar (Frequenz 2 bis 200 Hz). Die Überwachung erfolgt durch die Erkennung der Phasenverschiebung zwischen Strom und Spannung. Dieser Phasenwinkel verschiebt sich mit der Belastung eines Motors.
Einstellungen der Funktionen über Brücken S1 - S2 - S3
S1 - S2 offen = bei Unterlast Relais rückgefallen
S1 - S2 gebrückt = bei Unterlast Relais angezogen
S1 - S3 offen = mit Fehlerspeicher, S1 - S3 gebrückt = ohne Fehlerspeicher
Über einen Schließer auf S1 - S3 kann das Modul fernentriegelt werden.
Bei Fehlerspeicher (keine Brücke über S1-S3) bleibt die Fehlermeldung bis zur Quittierung oder bis zur Unterbrechung der Versorgungsspannung bestehen.
Betriebspannung 230 V AC
Frequenzbereich 2 bis 200 Hz
Eingang/Spannung Motor 230 V AC/400 V AC
Eingang/Strom min. 0,2 A/max. 10 A
Eingang/Ansprechwert cosPhi 0 bis 0,97, einstellbar
Eingang/Ansprechzeit 1 bis 100 s, einstellbar
Ausgang 1 Wechsler (SPDT)
Ausgang/Schaltspannung max.250 V AC
Ausgang/Dauerstrom max.4 A
Ausgang/Schalthäufigkeit 1200 Schaltspiele/h
Anzeige LED grün, rot
Abmessungen (BxHxT) 22,5x75x100 mm
Gewicht 170 g
?Betriebs-/Lagertemperaturbereic 0 °C bis +55 °C/-20 °C bis +70 °C
Schutzart Gehäuse/Klemmen IP40/IP20
