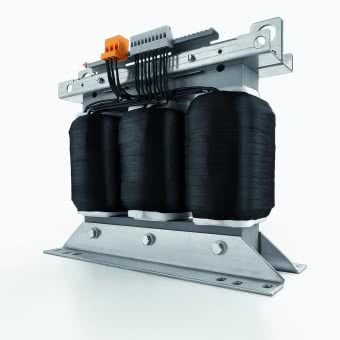

TECHNISCHE DATEN FÜR TT3 8-4-4
Eingangsdaten
Bemessungseingangsspannung 3 x 400 Vac
Bemessungsfrequenz 50 - 60 Hz

Ausgangsdaten
Bemessungsausgangsspannung 3 x 400 Vac
Anzapfungen Ausgang (±) ±5 %
Bemessungsleistung 8.000 VA
Bemessungsstrom 3 x 12,2 Aac (3 x 380 Vac) 3 x 11,5 Aac (3 x 400 Vac) 3 x 11 Aac (3 x 420 Vac)
Kurzschlussspannung 2,2 %
Verlustleistung 320,0 W
Schaltgruppe Dyn 5
Wirkungsgrad 96 %

Zulassungen
Approbationen cURus

Umwelt
Umgebungstemperatur max. 50 °C

Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=F, UL=class 155
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest

Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Fußwinkel
Befestigungsschrauben M8
Kabelverschraubung Typ -
Kabelverschraubung Ø -

Maße und Gewichte
Breite 410 mm
Höhe 360 mm
Tiefe 180 mm
Kerntyp 3UI 180/78
Gewicht 67,00 kg
