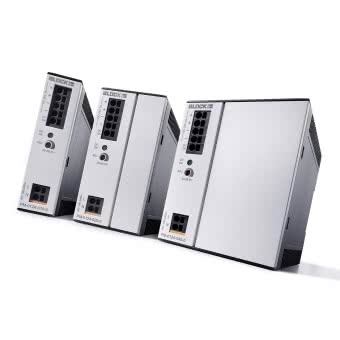

TECHNISCHE DATEN FÜR PM-0724-400-0
Eingangsdaten
Eingangsnennspannung 24 Vdc
Eingangsspannungsbereich 18 - 30 Vdc
Maximale Restwelligkeit/Rippel der speisenden Eingangsspannung 3 %
Erforderliche Eingangsspannung zum Einschalten der Ausgänge 19,5 Vdc (Ausschaltschwelle 18 Vdc)
Max. Dauerstrom des Moduls 40 A
Max. Dauerstrom pro Klemmenpol 40 A
Überspannungsschutz Suppressordioden 33 Vdc
Ruhestrom im Leerlauf 35 mA @ 24 Vdc
Verlustleistung im Leerlauf 0,84 W @ 24 Vdc
Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsnennstrom 4 x 2 - 10 A, einstellbar
Maximaler Spannungsabfall zwischen Ein- und Ausgang 200 mV @ 4 x 10 A
Modulinitialisierungszeit 250 ms
Zuschaltverzögerung der Kanäle Lastabhängig, min. 50 ms / max. 5 s
Wartezeit nach Abschaltung eines Ausgangs (Thermische Entspannung) 500 ms (Kurzschluss) ... 10 s (Überlast)
Max. Verlustleistung 10 W @ 4 x 10 A
Wirkungsgrad 99,0 %
Maximale Lastkapazität pro Kanal min. 63 mF @ 24 Vdc / 2,5 mm² / 2,5 m
Interne Ausgangssicherung pro Kanal 15 A
Rückspeisungsfestigkeit max. 35 Vdc
Parallelschaltung von Ausgängen Nicht erlaubt
Serienschaltung von Ausgängen Nicht erlaubt
Signalisierung
Statusanzeige LED (rot, grün, orange)
Signaleingang S1 24 Vdc (Ein/Aus/Reset)
Signalausgang S2 24 Vdc, max. 25 mA
(Zustandsabfrage der Ausgänge)
Signalausgang S3 24 Vdc, max. 25 mA
Sammelmeldeausgang
Zulassungen
Approbationen cURus, cULus, DNV GL
Umwelt
Lagertemperatur -25 °C bis +85 °C
Umgebungstemperatur -25 °C bis +70 °C
Derating -
Kühlungsart natürliche Konvektion
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 40 mm
Sicherheit und Schutz
Schutzart IP 20
Schutzklasse III, ohne PE- Anschluss
Verschmutzungsgrad 2
Anschluss und Montage
Einbaulage waagerecht für Normschiene DIN TS35
Anschlüsse Signalisierung, Direktstecktechnik Push-in max. 2,5 mm²
Eingangsklemmen (2 x "-"), Direktstecktechnik Push-in max. 2,5 mm²
Eingangsklemmen (2 x "+"), Direktstecktechnik Push-in max. 6 mm²
Ausgangsklemmen ("+"), Direktstecktechnik Push-in max. 2,5 mm²
Maße und Gewichte
Breite 45 mm
Höhe 90 mm
Tiefe 91,5 mm
Gewicht 0,20 kg
