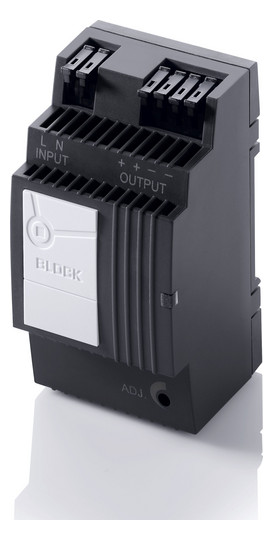

TECHNISCHE DATEN FÜR PEL 230/12-2
Eingangsdaten
Eingangsnennspannung 100 - 240 Vac
Eingangsspannungsbereich 85 - 264 Vac (120 - 373 Vdc)
Eingangsnennstrom (Nennlast) 0,7 / 0,4 A (110 / 230 Vac)
Nennfrequenzbereich 44 - 66 Hz / 0 Hz
Einschaltstrombegrenzung <30 A, NTC
Eingangssicherung intern 2 A (träge)
Empfohlene Vorsicherung, LS-Schalter 6 A, 10 A, 16 A, Charakteristik B, C
Netzausfallüberbrückung (Nennlast) 10 / 80 ms
Transientenüberspannungsschutz Varistor

Ausgangsdaten
Ausgangsnennspannung 12 Vdc
Ausgangsspannungsbereich 10,5 - 15,5 Vdc
Ausgangsnennstrom 2,00 A
Rückspeisungsfestigkeit max. 25 Vdc
Überlastverhalten Konstantstrom
Restwelligkeit (Nennlast) typ. 100 mVss
Parallel schaltbar Ja
Serienschaltbar Ja
Wirkungsgrad typ. 80 %
Signalisierung
Power Good (DC OK) LED grün

Zulassungen
Approbationen cURus, cULus, GL

Umwelt
Umgebungstemperatur -25 °C bis +55 °C
Lagertemperatur -25 °C bis +85 °C
Derating -3 %/K > +45 °C
Strombelastbarkeit bei beliebiger Einbaulage max. 1,4 A
Sicherheit und Schutz
Schutzart IP 20
Schutzklasse II, (im geschlossenen Schaltschrank)

Anschluss und Montage
Anschlüsse Eingang, (Federkraftklemme) max. 2,5 mm²
Anschlüsse Ausgang, (Federkraftklemme) max. 2,5 mm²
Einbaulage vertikal
Befestigung DIN Tragschiene TS35

Maße und Gewichte
Breite 54 mm
Höhe 89 mm
Tiefe 59 mm
Gewicht 0,17 kg
