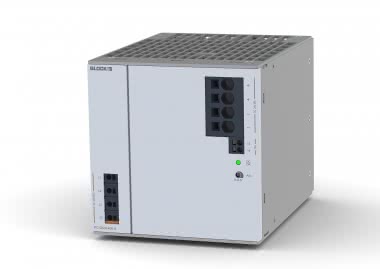

TECHNISCHE DATEN FÜR PC-0324-400-0
Eingangsdaten
Eingangsnennspannung 400 - 500 Vac
Eingangsspannungsbereich 320 - 575 Vac
Eingangsspannungsderating -
Nennfrequenzbereich 44 Hz - 66 Hz / 0 Hz
Eingangsnennstrom (Nennlast) 3 x 2,15 A (400 Vac) / 1,82 A (500 Vac)
Einschaltstrombegrenzung < 30 A, NTC
Eingangssicherung intern -
Empfohlene Vorsicherung, LS-Schalter 6 A, 10 A, 16 A,
Charakteristik B, C
Transientenüberspannungsschutz Varistor

Ausgangsdaten
Ausgangsnennspannung 24 Vdc
Ausgangsspannungsbereich 23 - 28,5 Vdc
Ausgangsnennstrom 40 A
Ausgangsstrombegrenzung typ. 44 A (Konstantstrom)
Power Boost -
Auslösen von LS-Schutzschaltern max. B10/C6/K4 @ 6/10mm²/40m
Parallel schaltbar Ja
Serienschaltbar Ja
Verlustleistung Leerlauf/Nennlast 2,78 W / 83,91 W (400 Vac)
Restwelligkeit (Nennlast) typ. 30 mVss
Wirkungsgrad typ. 92,5%
Rückspeisungsfestigkeit max. 35 Vdc
Überspannungsschutz des Ausgangs (OVP) max. 40 Vdc

Signalisierung
Statusanzeige LED grün
Signalausgang Relaiskontakt

Zulassungen
Approbationen cURus, cULus, GL (in Vorbereitung)

Umwelt
Kühlungsart natürliche Konvektion
Umgebungstemperatur -25 °C bis +70 °C
Lagertemperatur -25 °C bis +85 °C
Derating -2,5 %/K > +55 °C
Erforderlicher Mindestabstand (seitlich) 0 mm
Erforderlicher Mindestabstand (oben/unten) 50 mm
Einbaulage waagerecht für Normschiene DIN TS35

Sicherheit und Schutz
MTBF nach IEC 61709 (SN 29500) > 500 000 h
Schutzart IP 20
Schutzklasse I, mit PE Anschluss

Anschluss und Montage
Anschlüsse Signalisierung, Direktstecktechnik Push-in max 2,5 mm²
Anschlüsse Ausgang Direktstecktechnik Push-in max 16 mm²
Anschlüsse Eingang Direktstecktechnik Push-in max 2,5 mm²

Maße und Gewichte
Breite 126 mm
Höhe 127 mm
Tiefe 170 mm
Gewicht 2,71 kg
