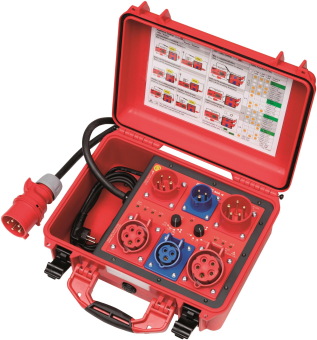

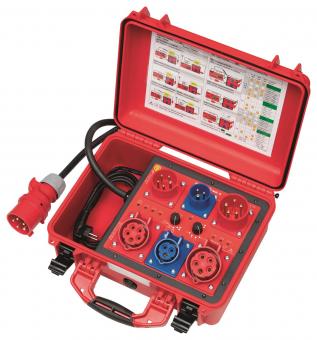

Messadapter MA 4
Messadapter für Betriebsmittel mit CEE-Anschluss
Messadapter zur aktiven und passiven Prüfung von 1- und 3-phasigen Betriebsmitteln bis 32 A

· Normgerechte Prüfung gemäß DIN VDE 0701-0702, DIN EN 62353, DIN EN 60974-4 und DGUV Vorschrift 3
· Prüfung 1-phasiger (230 V, 16 A) und 3-phasiger (400 V, 16 A + 32 A) Betriebsmittel mit CEE-Anschluss
· Differenzstrommessung an 3-phasigen Geräten und Maschinen unter Funktion
· Sicherheits- und Funktionsprüfung von CEE-Verlängerungsleitungen
· Robuster und wasserdichter Transportkoffer (IP 67)
· Universell für jeden 1-phasigen Gerätetester verwendbar, der Netzspannung aufschaltet

Anwendung:
Erweitern Sie Ihren einphasigen Gerätetester, um auch Betriebsmittel mit CEE-Anschluss (16 A, 3-polig und 16 A + 32 A, 5-polig), wie elektrische Geräte, Maschinen und Verlängerungsleitungen, normkonform zu prüfen.

Die Prüfung von CEE-Verlängerungsleitungen erfolgt über die Stecker- und Kupplungsseite, so dass neben der Sicherheitsprüfung (RPE, RISO) eine vollständige Funktionsprüfung (Durchgang/Kabelbruch, Kurzschluss und Drehfeld) aller Leiter durchgeführt wird.

Tipp:
Beachten Sie bei der Prüfung elektrischer Geräte und Maschinen mit netzspannungs- abhängigen Schaltelementen (Relais, Schütze, Netzteile, etc.), dass das passive Ersatzableitstrom-Messverfahren nicht angewendet werden kann.

=> Vorhandene Isolationsfehler hinter dem Schaltelement werden nicht erkannt!

Der im BENNING MA 4 integrierte Differenzstromwandler erlaubt die aktive Prüfung 3-phasiger Prüflinge unter Netzspannung und besitzt den zusätzlichen Vorteil, dass der Prüfling nicht isoliert aufgestellt werden muss.

Unterstützte Messfunktionen (abhängig des Gerätetesters):
· Schutzleiter- und Isolationswiderstand
· Ersatzableitstrom (Schutzleiter-/Berührungsstrom)
· Sicherheits- und Funktionsprüfung von CEE-Verlängerungsleitungen
· Differenzstrom 1-phasiger Betriebsmitteln mit CEE-Anschluss (16 A, 3-polig)
· Auslösezeit/Auslösestrom von PRCDs und RCDs in mobilen Stromverteilern
· Inbetriebnahme 3-phasiger Betriebsmittel mit einer max. Belastung bis 32 A
· Differenzstrommessung an 3-phasigen Geräten/Maschinen in Funktion
· Prüfung 3-phasiger Schweißgeräte gemäß DIN EN 60974-4 (VDE 0544-4)

Leistungsmerkmale:
· CEE-Prüfanschlüsse: 16 A, 3-polig und 16 A + 32 A, 5-polig
· Schutzkontaktstecker zum Anschluss an die Prüfsteckdose des Gerätetesters
· 7 Status-LEDs zur Auswertung der Kabelfunktionsprüfung
· Prüflings-Anschlussschema im Gehäusedeckel
· Robuster und wasserdichter Transportkoffer (IP 67)
· Eigentest durch bewusste IPE Fehleraufschaltung von 1 mA oder 3 mA
· Schutzkontaktsteckdose zur Versorgung des 1-phasigen Gerätetesters
· Netzanschlussleitung (1 m) mit CEE-Stecker 32 A, 5-polig

Technische Daten:
Sicherheit: DIN EN 61010-1, DIN EN 61557-16
Messkategorie: CAT II 300 V
Abmessungen (H x B x T): 170 x 410 x 350 mm
Schutzart: IP 67 geschlossen, IP 40 offen
Differenzstrom (IPE): 0,08 mA - 10,0 mA
Fehlerstrom für Gerätetester: N (Differenz) + PE (direkt, 1 kOhm)
Gewicht: Ca. 6 kg
