ACOLAN® LWL-Innen- und Außenkabel, Zentralbündelader
A/I-DQ(ZN)BH 16-48 Fasern G50/125, G62,5/125 oder E9/125 1800-2200 N

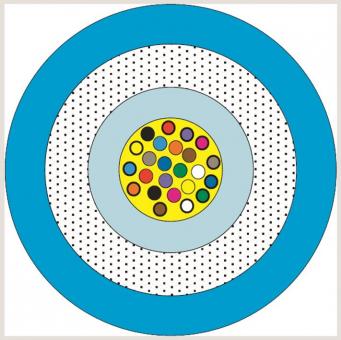

Aufbau:
· Glasfaser - beschichtet Ø 250 µm, Multi- oder Singlemode (Fotag Farbcode)
· Gelfüllung
· Bündelader aus PBT Polyester Ø 2,8 mm
· Glasgarne mit Trockengelimprägnierung
· Außenmantel, LSOH/FRNC, blau, Wanddicke 0,8 mm
Anwendung und Applikation:
Gebäudeverbindungen, Campusverkabelung, geeignet für die Verlegung im Innen- und Außenbereich, die direkte Erdverlegung*, Einzug in Kunststoffrohranlagen, Verlegung in Kabelschächten und auf Pritsche.
Mechanische Eigenschaften: 16/24 Fasern 36 Fasern 48 Fasern
Bi - Tube Tri - Tube Quadri - Tube
Außendurchmesser 7,3 mm 8,0 mm 8,8 mm
Nenngewicht 53 kg/km 62 kg/km 83 kg/km
Max. Querdruck 150 N/cm 150 N/cm 150 N/cm
Max. Zugspannung beim Verlegen 1800 N 1900 N 2200 N
Kleinster Biegeradius 60 mm 60 mm 60 mm
Temperatur- und Feuerbeständigkeit:
Lagertemperaturbereich -40 °C bis +70 °C
Verlegetemperaturbereich -5 °C bis +50 °C
Betriebstemperaturbereich -20 °C bis +70 °C
Verhalten im Brandfall IEC 60332-1
IEC 60332-1-1
IEC 60332-1-2
Faserspezifikation:
(ACOME Standard - andere Qualitäten auf Anfrage)
G50/125 OM2 2,7B500 0,7F500
(Gemäß EN188201, IEC 793-2, ITU G651)
G50/125 OM3 2,7B1500 0,7F500
(Gemäß EN188201, IEC 793-2)
G50/125 OM4 2,7B3500 0,8F500
(Gemäß EN188201, IEC 793-2)
G62,5/125 OM1 3,2B200 0,9F500
(Gemäß EN188202, IEC 793-2)
E9/125 OS2 0,35F2,8 0,22H17
(Gemäß IEC/EN 60793-1, IEC/EN 60793-2, ITU G652D)
Merkmale/Vorteile:
Leichte, platzsparende Konstruktion
Längs- und Querwasserdichtigkeit durch Trockengelimprägnierung (Dry Sealing)
Gelfrei für saubere und schnelle Montage
Leichter Nagetierschutz durch Glasrovings
Metallfrei
Silikonfrei
Verarbeitungsfreundlich
Geringe Abmessungen
Hohe Verlegestabilität
Einsparung eines Spleißes beim Gebäudeeintritt
Trotz Halogenfreiheit und Flammwidrigkeit UV-beständig
Anwendbare Normen:
Kabel und Faser IEC/EN 60793, IEC/EN 60794-1
Verkabelungssystem EN 50173, ISO/IEC 11801
Applikationen IEEE 802.3 10 M bis 10 Gbit
IEEE 802.5 Token Ring
ANSI X3T9-5 (FDDI)
ATM (155, 622,...)
*Gemäß Verlegevorschriften
