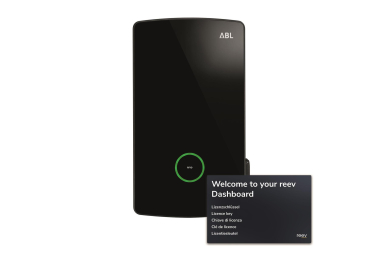

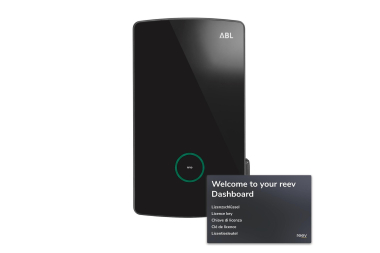

Wallbox eM4 Single
Die Wallbox eM4 Single ist die zukunftssichere und passgenaue Ladelösung für Unternehmen, die Wohnungswirtschaft, Parkhäuser und Privathaushalte. An ihrer ABL Typ-2-Ladesteckdose kann ein Fahrzeug geladen werden. Das angeschlossene Ladekabel kann via App permanent ver-/entriegelt werden.
· Backend-/OCPP-Verbindung über LTE, LAN oder WLAN
· Gruppeninstallationen mit bis zu 30 Ladepunkten, skalierbar zu einem Ladecluster mit bis zu 100 Ladepunkten
· Standardisierte Schnittstellen für die Einbindung in externe Systeme per OCPP Smart Charging oder Modbus TCP
· MID-konformer Energiezähler
· Plug & Charge ready (ISO15118)
· IP55 und IK10
Netzanschluss Zuleitung bis max. 10 mm² bzw. Kabeldurchmesser = 25 mm
Nennspannung 230/400 V (3-phasig)
Nennstrom/Nennfrequenz 32 A/50 Hz
Vorsicherung 32 A (bauseits erforderlich), C-Charakteristik empfohlen
Anschluss Direktanschluss am Anschlussblock
Anschlusstechnik Ladesteckdose Typ 2 mit Verriegelung gem. IEC 62196-2
Ausgangsspannung 230/400 V
Maximaler Ladestrom 32 A
Maximale Ladeleistung (3-phasig) 1×22 kW
Maximale Ladeleistung (1-phasig) 1×7,4 kW
Absicherung/Einbauten
RCCB FI-Schutzschalter, Typ A, 30 mA
DC-Fehlerstromerkennung elektronisch, I?n d.c. = 6 mA
Energiezähler MID-konform
Lastschalter Installationsschütz, 4-polig, 40 A
Anzeige (Betriebszustand) LED
Autorisierung RFID, QR-Code oder Smartphone-App
Kommunikation EV Gemäß IEC 61851-1, Mode 3
Kommunikation Controller/Extender LAN, WLAN
Kommunikation Backend LAN, WLAN, LTE
Unterstützte Protokolle für externe Systeme OCPP 1.5 + 1.6, OCPP Smart Charging, Modbus TCP
Lastabwurf/Externer Freigabekontakt Potentialfreier Kontakt nach VDE-AR-N 4100
Umgebungstemperatur Betrieb -25 bis 40 °C
Bauart Wandgehäuse
Befestigungsart Wandbefestigung über Montageschiene und Montage-Set
Material (Gehäuse/Blende) Kunststoff
