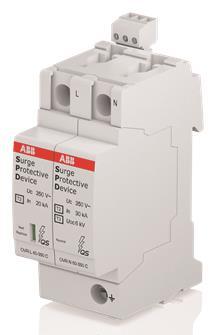

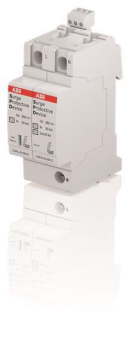

ABB SPD Typ 2 OVR T2 1N 40-350 P TS QS

f.230/400V TT-1Phasig

Artikel
4148819
Lieferanten Typ
OVR T2 1N 40-350 P T
Lieferanten Artikel
2CTB803982R0500

Beschreibung

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85369095
Ursprungs-Land
BG
WEEE-Land
DE
WEEE-Nummer
56122066
Netzform DC
Netzform IT
Netzform TN
Netzform TN-C
Netzform TN-C-S
Netzform TN-S
Netzform TT
Netzform sonstige
Anzahl der Leiter (ohne Erde)
2
Nennableitstoßstrom (8/20)
20 kA
Max. Ableitstoßstrom (8/20)
20 kA
Nennspannung AC
230 V
Höchste Dauerspannung AC
350 V
Höchste Dauerspannung DC
420 V
Schutzpegel
1,5 kV
Schutzpegel L-N
1,25 kV
Schutzpegel N-PE
1,4 kV
Kurzschlussfestigkeit (Isccr)
100 kA
Integrierte Vorsicherung
Montageart
sonstige
Baugröße
2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig)
16 qmm
Mit Fernmeldekontakt
Signalisierung am Gerät
optisch
Prüfklasse Typ 2
Schutzart (IP)
IP20
