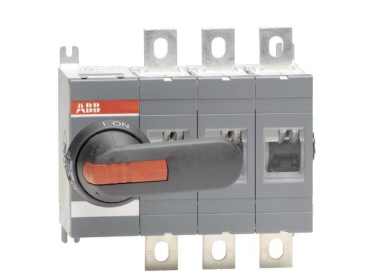

ABB OT315E03P Lasttrenner OT315E03P

3polig,315A front 1SCA022718R8510

Artikel
1934870
Lieferanten Typ
OT315E03P
Lieferanten Artikel
1SCA022718R8510

Beschreibung

Die manuell betätigten Lasttrennschalter der OT Serie sind einzigartig in ihrer Variationsvielfalt und Flexibilität. Die OT Serie schaltet Stromstärken von 16 A bis 4000 A und das bei Spannungen von bis zu 1000 V AC. Trotz ihrer hohen Leistung sind die Schalter sehr komfortabel bedienbar und beanspruchen wenig Platz. Durch die beliebig wählbare Einbaulage wird eine hohe Flexibilität und Effizienz bei der Planung ermöglicht. Darüber hinaus können die OT Schalter als Hauptschalter in Haupt- oder Unterverteilung verwendet werden. Selbstverständlich verfügt die OT Serie auch über IEC und UL Zulassungen, die diese Serie noch attraktiver machen. Zudem bietet ABB Ihnen für diese Schalter ein großes Spektrum an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Somit können die OT Lasttrennschalter auch in den anspruchsvollsten Anwendungen eingesetzt werden.

Hersteller-Seite

Artikeleigenschaften

Zolltarif-Nr.
85381000
Ursprungs-Land
FI
WEEE-Land
DE
WEEE-Nummer
56122066
Ausführung als Hauptschalter
Ausführung als Wartungs-/Reparaturschalter
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Max. Bemessungsbetriebsspannung Ue bei AC
1000 V
Bemessungsbetriebsspannung
1000 - 1000 V
Bemessungsdauerstrom Iu
315 A
Bemessungsdauerstrom bei AC-23, 400 V
315 A
Bemessungsdauerstrom bei AC-21, 400 V
315 A
Bemessungsbetriebsleistung bei AC-3, 400 V
160 kW
Bemessungskurzzeitstromfestigkeit Icw
15 kA
Bemessungsbetriebsleistung bei AC-23, 400 V
180 kW
Schaltleistung bei 400 V
180 kW
Polzahl
3
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart
Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung
Geeignet für Frontbefestigung 4-Loch
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau
Farbe des Betätigungselements
schwarz
Ausführung des Betätigungselements
langer Drehgriff
Verriegelbar
Anschlussart Hauptstromkreis
Bolzenanschluss
Schutzart (IP), frontseitig
sonstige
Schutzart (NEMA)
1
